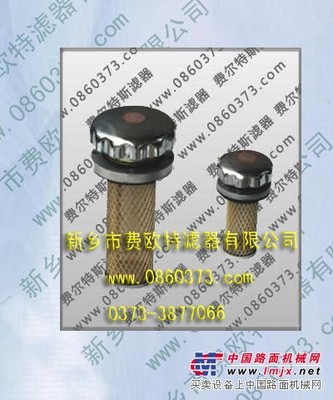

EF-25-120液压空气滤清器

EF-25-120液压空气滤清器 原理 真空过滤 用途 空气过滤 样式 网式 性能 精密过滤、高效过滤、其他 适用对象 空气 适用对象性质 弱腐蚀性、腐蚀性、低温物料、高卫生要求物料、其他 滤料类型 纤维 品牌 费尔特斯 型号 EF-25-120 有效过滤面积 0.279（m2） 主体材质 不锈钢EF-25-120液压空气滤清器 适用范围 化工、石油、制药、汽车、轻工、食品、选矿、水处理、电镀、冶金、染料、纺织、其他 产品类型 全新 DN 10 外形尺寸 80 100 120（mm） 设备重量 0.5（Kg） EF-25～120系列液压空气滤清器一．产品简介该产品是一种新型的液压附件，它们共有八种规格。这种产品的结构由空气过滤和加油过滤两部分组成，不仅可以防止加油过程中混入颗粒杂质，从而简化了油箱的结构，又有利于油液的净化。　　该产品采用了铜基粉末冶金烧结过滤片，与非金属过滤器相比，具有过滤精度稳定，强度大，塑性强，拆洗方便，并能承受热应力与冲击及高温下正常工作等特点。多年来已为许多液压系统油箱配套使用。　　当液压系统工作时，油箱内油面时而上升或下降，上升时由里向外排出空气，下降时由外向里吸入空气。为净化油箱内油液，在油箱盖板上垂直安装空气滤清器，就可以过滤吸入的空气；同时空气滤清器又是注油口，注入的新工作油液，须经过滤再进入油箱，从而滤除了油液内的赃物颗粒。　　在液压系统中，净化工作油是相当重要的环节。空气滤清器能保持油箱内油液的清洁，既可以防止脏物颗粒从外部进入油箱，又能延长油液及元件的工作周期和使用寿命，从而保证了液压系统的正常工作。此外，液压系统工作时空气滤清器能维持油箱内的压力和大气压力平衡，以避免泵可能出现空穴现象。二．技术参数及连接尺寸 型号 Model 加油流量 Filtr.(L/min) 空气流量 Flow rate(L/min) 油过滤面积 Oil filter area(cm2) 尺寸Size(mm) 螺钉 Screw(mm) 空气过滤精度 filtr.(mm) 油过滤精度 filtr.(µm) A B a b c EF1-25 9 65 80 80 45 Ф39 Ф51 Ф64 M4×10 0.279 125(120目/英寸) (可根据用户要求or as customer request) EF2-32 14 105 120 100 50 Ф47 Ф59 Ф70 M4×10 0.279 EF3-40 21 170 180 120 55 Ф55 Ф66.5 Ф80 M5×14 0.279 EF4-50 32 260 270 150 59 Ф66 Ф82 Ф98 M6×14 0.105 EF5-65 47 450 400 190 70 Ф81 Ф102 Ф120 M8×16 0.105 EF6-80 70 675 600 220 80 Ф96 Ф120 Ф140 M8×16 0.105 FF7-100 110 1055 942 274 88 Ф118 Ф140 Ф160 M8×20 0.105 EF8-120 160 1512 1370 333 98 Ф138 Ф160 Ф180 M8×20 0.105
