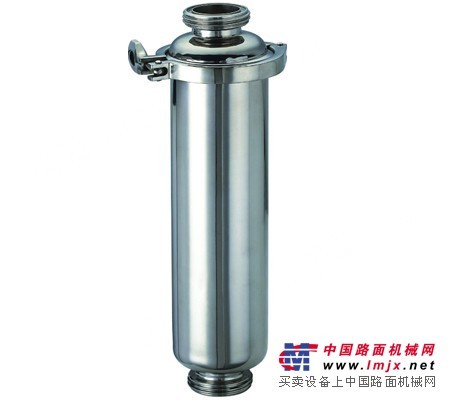

管道过滤器T型过滤器
焊接三通法兰连接式(SBY Ⅲ型)见图16、表8(DN80~400,PN≤5.0MPa)
SBY Ⅲ型 表8 DN L L1 L2 N 80 330 165 150 R3/8 100 360 180 160 150 440 220 200 R3/4 200 540 270 230 250 600 300 270 M20×1.5 300 680 340 300 350 750 375 340 400 850 425 380 三通对焊(SBY Ⅳ型)、异径三通对焊(SBY IV D型)连接式见图17、18,表9(DN50~400,PN≤10.0MPa)SBY Ⅳ D型 表9 SBY Ⅳ型 SBY IV D型 L1 SBY Ⅳ型 SBY IV D型 N PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 DN DN1×DN2 L2 L 50 50×40 60 64 198 198 198 214 222 226 R3/8 65 65×50 70 76 222 226 226 245 254 260 80 80×50 76 86 244 261 263 268 282 289 80×65 83 100 100×65 95 105 284 304 314 312 30 352 100×80 98 150 150×100 130 143 367 392 394 402 423 453 R3/4 150×125 137 200 200×100 156 178 444 469 487 489 510 546 200×150 168 250 250×150 194 216 530 550 579 566 599 649
