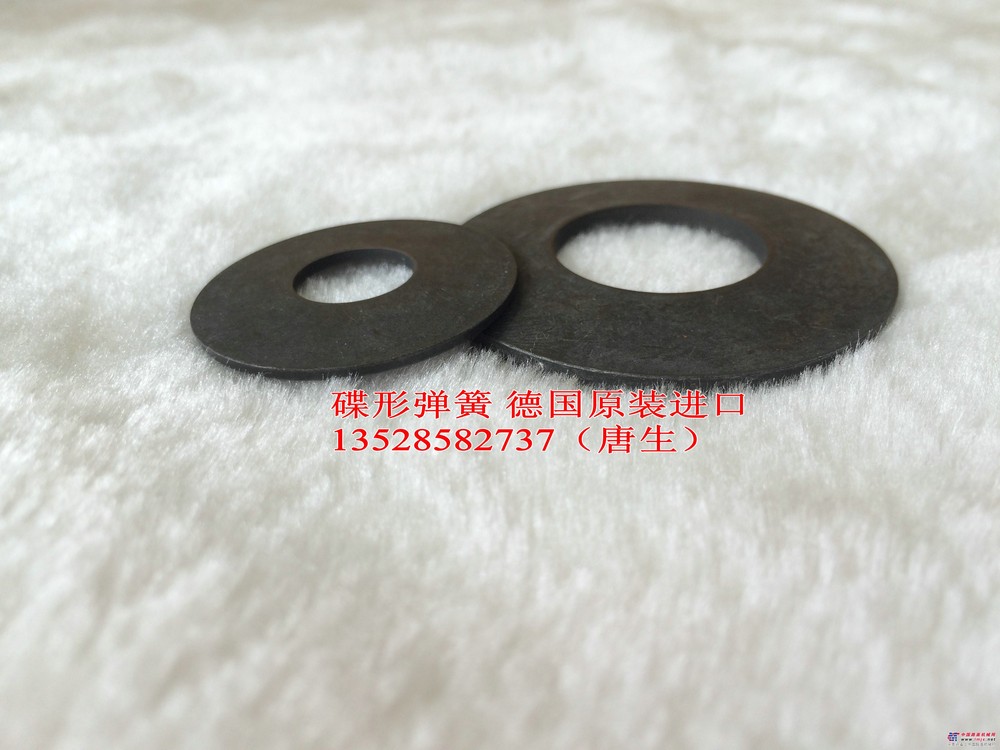

弹簧片/加工中心主轴拉杆碟形弹簧片 机床主轴拉杆碟片

元象国际贸易有限公司地址:广东省东莞市南城区鸿禧中心B座1107销售工程师：唐圣海（先生）手机：13528582737Email:tangshenghai@sina.cn

从国内主轴维修的现状来看，碟形弹簧失效主要表现为断裂和破碎，也就是说，在碟形弹簧未达到其设计的疲劳寿命时，弹簧已出现开裂或断裂现象。究其原因，主要有下述方面之一：装配作为一种相对较新的弹簧形式，碟形弹簧的特性和装配要求还不太为国内机床行业的客户所熟知。我们在帮助客户做选型工作的时候，通常会提醒客户在装配过程中注意以下问题：-碟形弹簧组装配时，弹簧组两端要保证弹簧外径（而不是内径）与安装空间附件相接触，如受设计要求所限，至少要保证受力端是弹簧外径与安装空间附件相接触。导向杆或导向套与弹簧组间保留一定间隙，具体要求请参照德国Bauer碟形弹簧手册第50页图3.20和表3.2，也可查询DIN2093标准或中国标准GB1972–2005。导向件导向表面以及与碟形弹簧组两端相接触的安装空间附件表面须做硬化和抛光处理，表面硬度不小于55HRC，表面粗糙度Ra<3.2。安装于主轴内的碟形弹簧组随主轴高速旋转，越靠近弹簧组中间部位的单片弹簧，由于受离心力的作用，就越容易偏离弹簧组轴线位置。主轴长度越大，弹簧组总高度也越大，这种现象也越为明显，这也是导致主轴产生振动的关键原因之一。我们建议按照下面的公式来选择弹簧组的高度：L0≤3De其中：L0–弹簧组高度De–碟形弹簧外径如受主轴行程和推拉刀载荷的限制，弹簧组高度无法满足上式要求的话，建议在弹簧组中间增加垫片，使垫片间的弹簧组高度满足上式要求，垫片表面处理与导向件相同。
