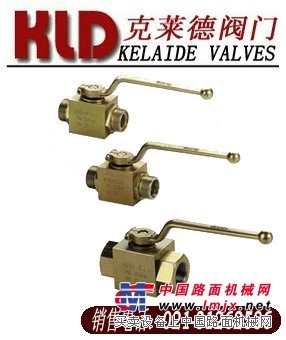

供应KHM高压球阀

克莱德品牌，KHM高压球阀（KHB高压球阀），销售电话：021-31262586.高压球阀适用于液压系统和化工系统的各种管路上,作启闭用。　口径大小DN6-80MM，公称压力25MPA、31.5MPA、42MPA、50MPA,其他工作压力可根据客户要求定做，工作温度:-20~+170℃.接头标准：SAEJ518C标准。材质有碳钢，不锈钢304、不锈钢316。适用介质:液压油、水一乙二醇、其它混合液体。型号说明①系列代号：KHB（BKH）系列、KHM（MKH）系列②连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**③阀体材料：1-钢、2-不锈钢④球体材料：1-钢、2-黄铜、3-不锈钢⑤工作温度：1、-25～＋100℃ 2、-30～＋170℃ ⑥其他密封：2-丁晴橡胶、4-氟橡胶⑦手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄⑧设计序号：由生产商定⑨表面处理：空白-磷化、G-电镀黄锌外形尺寸尺寸表 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 45 13.5 33 8 09 22 KHB-M22×1.5 500 08 08 16 M22×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 09 32 KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12 41 KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12 50 KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14 60 KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5
