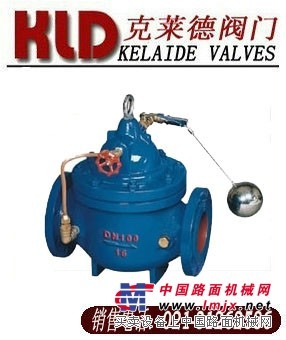

100X遥控浮球阀

100X遥控浮球阀是克莱德品牌，水力控制阀系列之一，销售电话：021-31262586。100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。100X遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。100X遥控浮球阀原理：当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。　　 当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。100X遥控浮球阀与法兰浮球阀区别：100X遥控浮球阀可通过导管控制浮球，而浮球阀可任意放置在设置水箱内，阀门的开启与关闭从浮球通导管直接控制；法兰浮球阀是通过连杆跟浮球连在一起，浮球上升下降杠是跟着移动，需要一定的移动空间。主要技术参数 公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃) 1.0 1.5 1.1 水 0-80 1.6 2.4 1.76 2.5 3.75 2.75 主要零件材料 零件名称 零件材料 阀体阀盖 WCB 阀座阀盘 铜合金 密封圈 O型圈 丁腈橡胶 阀杆 2Cr13 弹簧 50CrVA 针型阀 铜合金 球阀 铜合金 浮球阀 铜合金 微型过滤器 不锈钢 主要连接尺寸 DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14 25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14 32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18 40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18 50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18 65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18 80 285
