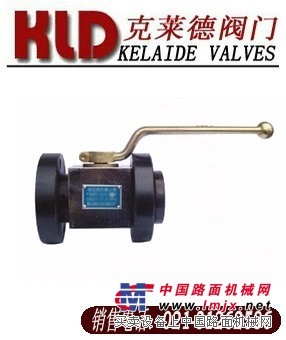

KHBF法兰式球阀

克莱德品牌，KHBF(KHMF)法兰式高压球阀，销售电话：021-31262586.高压球阀适用于液压系统和化工系统的各种管路上,作启闭用。　口径大小DN6-80MM，公称压力25MPA、31.5MPA、42MPA、50MPA,其他工作压力可根据客户要求定做，工作温度:-20~+170℃.接头标准：SAEJ518C标准。材质有碳钢，不锈钢304、不锈钢316。适用介质:液压油、水一乙二醇、其它混合液体。（订购时必须提供使用工作压力，压力大小不一样，阀门的重心而不一样）型号说明①系列代号：KHBF（KHMF）系列法兰式球阀②公称通径：16、20、25、32、40、50mm③压力范围：40、63、100、160、250、315bar④阀体材料：1-钢⑤球体材料：1-钢⑥工作温度：1、-25～＋100℃、2、-30～＋170℃⑦其他密封：2-丁晴橡胶⑧手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄⑨设计序号：由生产商定尺寸表 略型号 压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4 KHBF-016 63-160 105 14 75 20 KHBF-016 250-315 130 18 90 26 KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4 KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4 KHBF-025 63-160 140 18 100 24 KHBF-025 250 150 22 105 28 KHBF-025 315 160 22 115 34 简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4 KHMF-032 63-160 155 22
