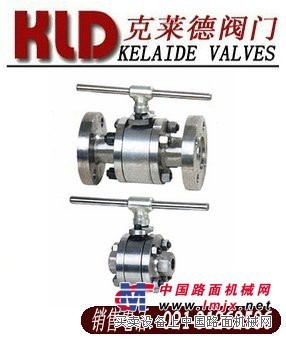

锻钢高压球阀，克莱德品牌，型号Q41H/Y,Q11H/Y，销售电话：021-31262586。口径大小DN15-250，公称压力在0-32MPA。锻钢高压球阀介绍：1、锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。2、锻钢三片式硬密封球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。3、锻钢三片式硬密封球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa锻钢三片式Q11H型主要外形尺寸和连接尺寸 公称通径 尺寸(mm) L H D D1 10 90 76 32 3/8 15 90 76 32 1/2 20 100 81 38 3/4 25 115 92 45 1 32 130 114 55 11/4 40 150 125 65 11/2 50 170 144 75 2 注:对焊和承插式结构长度与内螺纹式长度相同锻钢三片式硬密封球阀Q41H型主要外表尺寸和连接尺寸 公称通径 尺寸(mm) L d1 L1 D D1 D2 b Z-Φd H mm in 全通径FP 缩径RP 全通径FP 缩径RP 全通径FP 缩径RP QA41 QA341 QA641 QA941 15 1/2″ 130 - 15 - - - 95 65 45 14 4-14 62 - 200 - 20 3/4″ 140 - 20 - - - 105 75 55 14 4-14 68 - 204 - 25 1″ 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360 32 11/4″ 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390 40 11/2″ 182 - 40 - - 145 110 85 16 4-18 95 - 264 395 50 2″ 200
