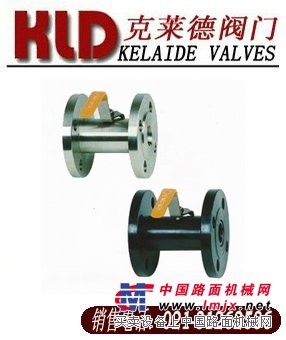

克莱德品牌，广式法兰球阀，型号Q41F，销售电话：021-31262586。广式法兰球阀公称压力:1.6-4.0MPa 适用温度范围:-20~232℃~350℃适用介质:水、油、气及某些腐蚀性液体W.O.G。一、广式法兰球阀主要零件材料 适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料 水、蒸汽、油品 Q11F-16C、Q11F-25C Q11F-40C A105、45 1Cr18/1Cr18Ni9Ti 不 锈 钢 SS304 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL 硝酸类 Q11F-16P、Q11F-25P Q11F-40P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti 醋酸类 Q11F-16R、Q11F-25R Q11F-40R SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti 二、广式法兰球阀主要尺寸 公称通径 d d2 L D D1 D2 b f Z-d1 H W DNmm in 15 1/2 10 15 92 95 65 45 14 2 4-14 60 110 20 3/8″ 12.6 20 106 75 105 55 14 2 4-14 65 110 25 1″ 17 24 109 85 115 65 16 2 4-14 70 110 32 1 1/4″ 22 32 126 100 135 78 16 2 4-18 85 145 40 1 1/2″ 25 38 136 110 145 85 16 3 4-18 90 145 50 2″ 32 46 154 125 160 100 18 3 4-18 98 177 65 2 1/2″ 44 60 170 145 180 120 20 3 8-18 110 190 80 3″ 50 72 195 160 195 135 22 3 8-18 130 240 100 4″ 65 92 215 180 215 155 22 3 8-18
