供应氨用球阀

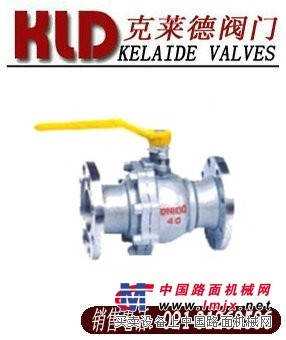

氨用球阀，型号Q41F,克莱德品牌，销售电话：021-31262586。氨用球阀采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。氨气球阀的使用方法及注意事项与氨气阀门基本相同。但是，还应该指出:专用氨气阀门一般不用于其它气体。为了防止误用，有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。1、氨气球阀的外观及工作原理。　　氨气阀门的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。　　使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。　　氨气球阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置，也是氨气球阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。2.氨气球阀的使用方法　 (1)按使用要求的不同，氨气减压阀有许多规格。进口压力大多为，进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，出口压力为。　　(2)安装氨气球阀时应确定其连接规格是否与和使用系统的接头相一致。氨气球阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。　　(3)氨气球阀应严禁接触油脂，以免发生火警事故。　　(4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。　　(5)氨气球阀应避免撞击振动，不可与腐蚀性物质相接触。一、主要设计参数设计、制造：GB/T12237-89法兰连接：JB/T79-94、GB9113-2000结构长度：GB12221-89公称通径：DN15~DN150mm 公称压力：PN1.6、2.5、4.0MP。二、主要性能参数 公称压力 壳体试验 密封试验 适用介质 适宜温度 1.6 2.4 1.76 液化气、天然气等 -40~+80℃ 2.5 3.75 2.75 4.0 6.0 4.4 三、主要零件材料 阀体、阀盖 阀杆、球体 密封面 填料 WCB/不锈钢 不锈钢 不锈钢和聚四氟乙烯 聚四氟乙烯 四、主要外形尺寸 公称通径、 DN(mm) Q41F-25型主要连接尺寸和外形尺寸（mm） 重量 (kg) L D D1 D2 Z-фd H b f Do 15 130 95 65 45 4-14 103 16 2 100 3 20 140 105 75 55 4-14 112 16 2 160 4 25 150 115 85 65 4-14 123 16 2 160 5 32 165 135 100 78 4-18 150 18 3 250 8 40 180 145 110 85 4-18 156 18 3 250 11 50 200 160 125 100 4-18 172 20 3 350 14 65 220 180 145 120 8-18 197 22 3 350 20 80 250 195 160 135 8-18 222 22 3 450 28 100 320 230 190 160 8-23 253 24 4 450 36 125 400 270
