供应国标法兰球阀

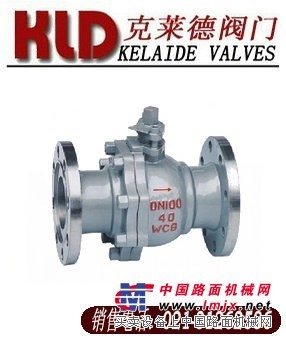

国标法兰球阀,克莱德品牌，型号Q41F，销售电话：021-31262586。国标法兰球阀口径大小DN15-250，公称压力1.6-6.4MPA，材质有碳钢，不锈钢可选用。国标球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具有如下的一些优点： 1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。 2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。 3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。 4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。 5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。主要性能规范 设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验 GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092 压力试验 Pressure Test 公称压力NominalPressure 1.6 2.5 4.0 强度试验 Shell Test 2.4 3.8 6.0 水密封试验 Water Seal Test 1.8 2.8 4.4 气密封试验 Air Seal Test 0.4-0.7 主要零件材料 阀体 Body ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M 球体阀杆 Ball Stem 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L 阀座 Seat 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL 垫片 Shim 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket 阀杆座 Stem Seat 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite 填料 Packing 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite 填料压盖 Gland 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L 温度 Temperature -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) 介质 Medium 水蒸汽油品 Water steam Oil goods 硝酸类 Nitric Acid 强氧化介质 strongey oxidable medium 醋酸类 Acetic Acid 尿素类 Urea 主要外型尺寸 1.6MPa DN L D D1 D2 b n-φd H D0 凸面法兰 RF Q41F Q41PPL 16C 16P 16R 15 130 95 65 45 14 4-14 78 140 20 140 105 75 55 14 4-14 84 160 25 150 115 85 65 14 4-14 95 180 32 165 135 100 78 16 4-18 150 250 40 180 145 110 85 16 4-18 150 300 50 200 160 125 100 18 4-18 170 350 65 220 180 145 120 20 4-18 195
