供应电动角形高压调节阀

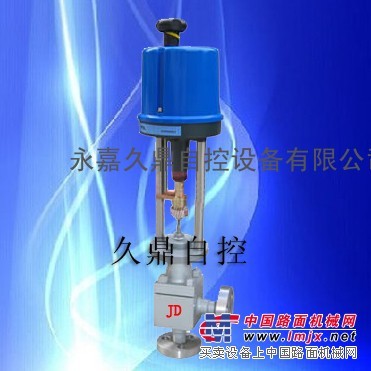

电动角形高压调节阀产品详情 ZDLS型电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。 主要参数 公称通径(mm) 6 10 15 25 阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20 流量系数Kv 0.04 0.1 0.1 0.4 0.4 1 1.6 2.5 4 6.3 8 0.16 0.4 0.16 1 1.6 2.5 0.63 1 1.6 2.5 4 0.063 0.25 0.25 0.63 公称通径(mm) 32 40 50 65 80 100 125 150 200 阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200 流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600 可调范围 Kv值<18时 R=20：1；Kv值>18时 R=30：1 公称压力 1.6、4.0、6.4、10、16、22、32MPa 阀芯形式 套筒导向单座柱塞型阀芯 流量特性 直线 作用形式 电开式、电关式 工作温度 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ 法兰标准 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 控制信号 4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) 电 源 S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)
