CAF-固定夹头，油气压固定式夹头专用车床卡盘，仪表车床卡盘

CAF系列油压/气压固定式夹头(立式夹头)简介

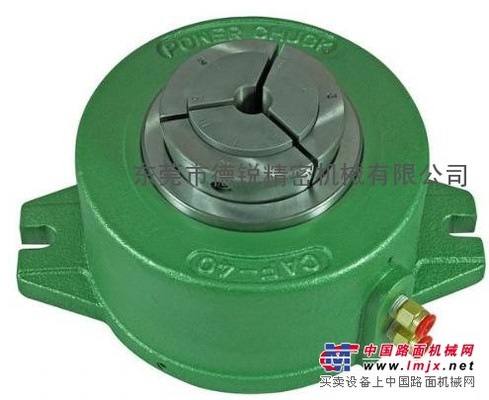

CAF气压固定式夹头简介 朝铨CAF系列固定式气动夹头(立式夹头)是一款低成本、高性能的经典产品。自1981年上市以来，销售已超过15000组以上。CAF固定式气动夹头的设计优异，结构防屑且防切削液，产品寿命长，广泛的应用于各式半自动或全自动的钻孔加工或攻牙加工机械。 CAF-25固定式气动夹头(立式夹头)搭配标准YB-25型筒夹工作，可以标准气压驱动或改以油压驱动以提升夹持力。CAF-40与CAF-70搭配C-40与C-70型副爪工作，有双活塞设计，在标准输入气压下能提供强大的夹持力。 CAF气压固定式夹头特点 朝铨经典固定型夹头，超过15000组以上销售实绩 气动夹头本体防尘，防屑，防切削液 夹头强制放料设计，不卡料 夹头设计低成本，高性能，寿命长 气动夹头本体双活塞设计，夹持力强大(CAF-40与CAF-70) 钻孔机与攻牙机，钻孔中心或专用机适用 朝铨至今已销售CAF油气压固定式卡盘的世界纪录，有为国内外客户解决过各式精密夹持、困难夹持的成功经验。我们以深厚的技术与累积多年的经验为客户设计夹具并制作夹爪，提供客户完整的精密夹持解决方案。请与我们联系，与我们讨论您的需求与加工难题，我们竭诚为您服务。 CAF气压固定式夹头尺寸规格

型号 CAF-25气油压夹头 CAF-40气压夹头 CAF-70气压夹头 A 40mm (1.57") 94mm (3.70") 136mm (5.35") B 160mm (6.30") 190mm (7.48") 212mm (8.35") C 220mm (8.66") 265mm (10.43") 285mm (11.22") D 73mm (2.87") 99mm (3.90") 105mm (4.13") E 108mm (4.25") 122mm (4.80") 135mm (5.31") F 26mm (1.02") 48mm (1.89") 68mm (2.68") 工作筒夹/副爪 YB-25型筒夹 C-40型副爪 C-70型副爪 气压/油压驱动 气压/油压 气压 气压 夹头工作压力 3-15kg/cm2 (43-214psi) 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi) 夹径通孔/不通孔 26mm/28mm (1.02"/1.10") 45mm/50mm (1.77"/1.97") 68mm/90mm (2.68"/3.54") 夹持扭力 6kgf-m (43lbf-ft) 6kgf-m (43lbf-ft) 7kgf-m (50lbf-ft) 夹头净重 9kgs (19.8lbs) 14kgs (30.8lbs) 23kgs (50.6lbs)
