现货供应JAP卡盘，精密卡盘，气压筒夹夹头，微小车床卡盘

JAP200气动卡盘，回转卡盘，筒夹夹头，气压夹头,微小车床卡盘，台湾朝铨原装卡盘，产品简介

气压筒夹夹头产品简介 朝铨JAP200（气动卡盘）回转缸内藏气压筒夹夹头提供用户安装筒夹夹头系统时极大的方便性。用户只需要准备法兰连接盘与压缩空气源，即可以快速地完成筒夹夹头系统的安装工作，并即刻展开加工作业。 与传统的筒夹夹头系统相较，选用JAP200气压筒夹夹头可以节省油压回转缸、油压帮浦、油冷却设备等安装步骤与设备成本，因此能带给用户极大的成本效益。 JAP200气动卡盘的本体精度达0.010mm，高转速可达5000RPM，是一款高阶高性能的气压筒夹夹头。有中空通孔，可搭配自动送料系统工作以提升生产效率。目前JAP200气动卡盘已广泛应用于数控车床或加工专用机的工件夹持系统、传统车床改装自动化、研磨床或是安装于数控加工中心的第四轴分度夹头等各式应用。   精密筒夹夹头内藏高速气压回转缸   节省安装油压回转缸、油箱、油压帮浦等设备成本   夹头本体精度0.010mm，工件夹持精度0.025mmbr /> 产品型号完整，有5C型、16C型、B42型、B60型、B80型筒夹夹头可以选用   高转速5000RPM (JAP206-5C)   中空孔径至80mm (JAP210-B80)   加大活塞面积，夹持力强大   先进轴承设计，高转速夹头不发热   气动卡盘本体高度密封设计，防水防尘

前置安装于机床主轴前方-数控车床/磨床/专用机

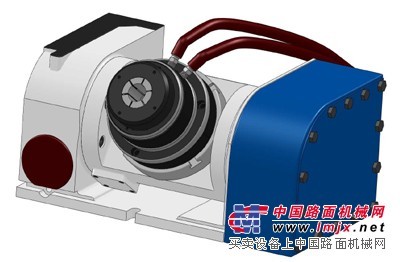

安装于第四轴/第五轴工件夹持自动化 气压筒夹夹头尺寸及规格

JAP206-5C/JAP207-16C气压筒夹夹头 JAP207-B42/JAP208-B60/JAP210-B80气压筒夹夹头 型号 JAP206-5C JAP207-16C JAP207-B42 JAP208-B60 JAP210-B80 A 168 (6.61") 197 (7.76") 196 (7.72") 207 (8.15") 246 (9.67") B 130 (5.12") 160 (6.30") 155 (6.10") 170 (6.69") 200 (7.87") C 26 (1.02") 40 (1.57") 42 (1.65") 60 (2.36") 80 (3.15") D 5 (0.20") 5 (0.20") 5 (0.20") 5 (0.20") 5 (0.20") E 100 (3.94") 112 (4.41") 138 (5.43") 148 (5.83") 152 (5.98") F 55 (2.17") 64 (2.52") 77 (3.03") 86 (3.39") 80 (3.15") G 110 (4.33") 130 (5.12") 144 (5.67") 168 (6.61") 196 (7.72") H 147 (5.79") 176 (6.93") 172 (6.77") 186 (7.32") 226 (8.90") 安装螺丝孔 ø9.0x4(M8前锁) ø11.0x3(M10前锁) M10xP1.5x3(M10后锁) ø11.0x3(M10前锁) M10xP1.5x3(M10后锁) ø11.0x3(M10前锁) M10xP1.5x3(M10后锁) ø11.0x6(M10前锁) 工作弹性筒夹 5C筒夹 16C筒夹 B42筒夾 (173E) B60筒夹 (185E) B80筒夹 (193E) 转速RPM 3600 2800 2500 2000 1800 工作气压 3-8kg/cm2 (43-113psi) 3-8kg/cm2 (43-113psi) 3-8kg/cm2 (43-113psi) 3-8kg/cm2 (43-113psi) 3-8kg/cm2 (43-113psi) 夹头中空孔径 26mm (1.02") 40mm (1.57") 42mm (1.65") 60mm (2.36") 80mm (3.15") 夹持力 4825kgf@7kg/cm2 (10615lbf@100psi) 5600kgf@7kg/cm2 (12320lbf@100psi) 5960kgf@7kg/cm2 (13112lbf@100psi) 7250kgf@7kg/cm2 (15950lbf@100psi) 9060kgf@7kg/cm2 (19932lbf@100psi) 夹头净重 10kgs (22lbs) 14kgs (31lbs) 17kgs (37lbs) 21kgs (46lbs) 32kgs (71lbs) 关于前置式气动卡盘/液压卡盘/回转筒夹夹头安装演示视频 关于前置式气动卡盘/液压卡盘/回转筒夹夹头使用注意事项 一、注意使用压力的时限表（附产品说明书） 二、注意黄油的使用（SKF牌LGEP2、SKF牌LGEM2等）     详细资料可按照以下联系方式洽询     技术咨询电话：0769-81103466   传真：0769-81103455 qq：1290384055 MSN:dr-precision@hotmail.com 产品视频www.dr-precision.com 卡盘，气动卡盘，液压卡盘，朝铨卡盘，精密卡盘
