供应NPPD-C型智能配电器

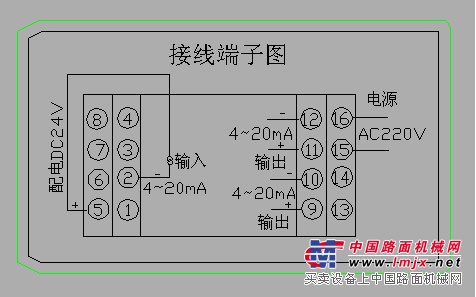

NPPD-C型智能配电器采用智能控制芯片技术，完全实现数字式测量及变送。使产品精度高、线性化好、长期稳定性强。 该智能配电器可为传感器等需要供电的一次仪表提供DC24V电源，并可接收一路或二路一次仪表输出的各种线性信号，在经过仪表处理后，变送输出相互隔离的单路、双路三路的电压或电流信号。输入、输出、电源之间提供电气隔离。 智能配电器适用于各种工业场合的DCS、PLC控制系统等需要。技术指标1、精 度：±0.2%×FS2、温度漂移：≤0.0015% FS/℃3、工作温度：工业级标准 –10~+60℃4、输入阻抗：电流时：≤250Ω；电压时：500KΩ5、电流输出：可以带负载4~20mA输出时≤500Ω； 0~10mA输出时≤1KΩ。6、电压输出：内部阻抗250Ω±5‰7、输出保护：输出短路限制8、绝缘强度：输入/输出/电源/通讯/双路间绝缘强度： 1500V.AC/分钟9、绝缘电阻：电源、输入、输出之间≥100MΩ（500VDC）10、储运环境温度：-40~+80℃11、相对湿度：≤85%（40℃时）12、通讯接口： RS48513、配电电压：DC24V 14、供电电源：交流： AC85V~260V 直流： DC18V~36V（具有反接保护）15、电源功率：0.7~1.2W16、外形尺寸：宽×高×深：22.5×100×115mm17、净 重：130g±10g选型型谱： 型 谱 说 明 NPGL-C 智能配电器 输入回路 1 单路输入 2 双路输入（输入信号相同） 输入信号 1 4～20 mA 2 0～10 mA 3 0～5 V 4 1～5 V 5 0～10 V 路输出 1 4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 第二路输出 0 无第二路 1 4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 第三路输出 0 无第三路 1 4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 供电方式 A 交流220 V D 直流24V 说明：仪表支持两路输入，每路输入对应三路输出接线图：

外形尺寸及安装：1、外型尺寸 宽×高×深：22.5×100×115mm2、安装方法 采用35mm导轨式尽量垂直安装并预留通风的空间。 安装位置不得有强烈震动，以及来自信号端子、电源端及空间的超过EMC标准的电磁冲击，使用环境中不得有对金属、塑料起腐蚀作用的有毒有害物质。要保持工作环境的干燥，通风状态保证仪表正常散热
