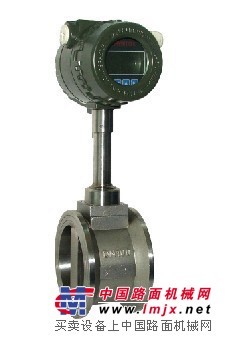

蒸汽流量计

蒸汽流量计金湖源仪仪器仪表有限公司 www.ayuanyi.com 电磁流量计 孔板流量计 涡街流量计 压力变送器 双金属温度计概述： HLUG系列蒸汽流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。主要技术指标 公称通径(mm) 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) 公称压力(MPa) DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) 介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） 本体材料 1Cr18Ni9Ti，(其它材料协议供货) 允许振动加速度 压电式:0.2g 电容式:1.0～2.0g 精确度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS 范围度 1：6～1：30 供电电压 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA 压力损失系数 符合JB/T9249标准　Cd≤2.4 防爆标志 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 防护等级 普通型IP65 潜水型 IP68 环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa 适用介质 气体、液体、蒸汽 传输距离 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω ◆测量介质：气体、液体、蒸气◆口径规格法兰卡装式口径选择25,32,50,80,100◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2； 蒸气流量范围见表3◆测量精度1.0级 1.5级◆被测介质温度:常温–25℃～100℃◆高温–25℃～150℃ -25℃～250℃◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20 mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃◆材质不锈钢, 铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6 防护等级IP65产品选型 代号 通径 流量范围㎡/h HLUG-25 DN25 1~10(液体) 25~60（气体） 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 HLUG-32 DN32 1.5~18(液体) 15~150（气体） HLUG-40 DN40 2.2~27(液体) 22.6~150（气体） HLUG-50 DN50 4~55(液体) 35~350（气体） HLUG-80 DN80 9~135(液体) 90~900（气体） HLUG-100 DN100 14~200(液体) 140~1400（气体） HLUG-150 DN150 32~480(液体) 300~3000（气体） HLUG-200 DN200 56~800(液体) 550~5500（气体） 代号 功能1 N 无温压补偿 Y 有温压补偿 代号 输出型号 F1 4-20mA输出（二线制） F2 4-20mA输出（三线制） F3 RS485通讯接口 代号 被测介质 J1 液体 J2 气体 J3 蒸汽 代号 连接方式 L1 法兰卡装式 L2 法兰连接式 代号 功能2 E1 1.0级 E2 1.5级 T1 常温 T2 高温 T3 蒸汽 P1 1.6MPa P2 2.5MPa P3 4.0MPa D1 内部3.6V供电 D2 DC24V供电 B1 不锈钢 B2 碳钢

安装要求：

1、蒸汽流量计可安装在室内或室外。如安装在地井里，且有水淹的可能，应选择潜水型传感器或变送器。

2、蒸汽流量计在管道上可以水平，垂直或倾斜安装，但当测量液体时，管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计，液体的流动方向应自下向上。

3、蒸汽流量计的上游侧和下游侧应留有较长的直管段，要求的上下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D以后。

4、安装蒸汽流量计的管道内径必须与流量计内径一致，否则必须变径。

5、在设计管道时，传感器或变送器的上端少应留500mm的空间，以方便调试和检修
