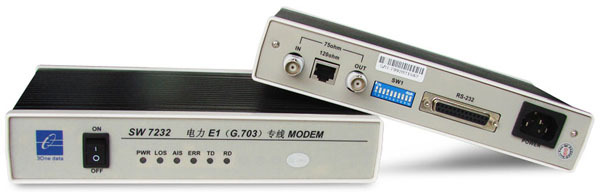

SW7232 工业级电力E1（2MG.703）专线MODEM

SW7232工业级电力E1（2MG.703）专线MODEM

SW7232接入设备是E1业务的低成本，单口接入设备。数据口以不成帧2.048MbpsE1速率运行。用户数据占用E1帧全部32个时隙。主E1链路可提供三种时钟源：从E1口恢复的时钟，来自数据口的外部设备时钟和内部时钟。数据口信道接口是RS-232/485/422标准。SW7232提供环回和相位调整功能，其设置开关放在后面板上，容易设置和控制全部功能。

特点

1.提供1个el/g.703数字口

2.提供1个RS-232/485/422接口（用户可选）

3.具有el口数据、E1口失步、上游告警信号指示

4.时钟可选：内部时钟、外部时钟、接收恢复时钟

5.支持E1口环回

6.输入电源：-48VDC/220VAC可选

规格

通讯指标 接口标准 符合ITU-TG.703协议,符合RS-232标准 抖动转移 符合ITU-TG.735协议 抖动容限 符合ITU-TG.823协议 E1信号(BNC) IN,OUT E1信号(RJ-45) T+,T-,R+,R-,GND 工作方式 同步串行,透明传输 E1口速率 2.048Mbps RS-232口速率 0～115200Mbps E1口码型 HDB3 E1口传输距离 2公里 E1口保护 1500V电磁隔离 RS-232口保护 600W浪涌保护、15KV静电保护 E1口形式 120欧姆(RJ45)和75欧姆(BNC双同轴) RS-232口形式 DB25母头 环境指标 工作温度 -25℃到70℃ 存储温度 -40℃到85℃ 湿度 10%到90%（35℃） 电源指标 输入电源 -48VDC/220VAC可选 功耗 2W 外观指标 长×宽×高 227.4mm×146.4mm×42.7mm 外壳 塑壳 颜色 黑色 重量 260g 定货信息 型号 描述 MODEL7210 E1(G.703)/V.35协议转换器 MODEL7221 FE1/V.35协议转换器, MODEL7211 10M/100M以太网E1网桥 MODEL7212 10M/100M以太网FE1网桥 MODEL7213 10M以太网64KG.703网桥 MODEL7210 10M/100M以太网4E1网桥 MODEL7410 10M/100M以太网8E1网桥 MODEL7222T 10M以太网V.35网桥 E232 RS-232协议转换器 E4232 4口RS-232协议转换器 E485 RS-232协议转换器 E422 RS-232协议转换器 FE232 RS-232到G.703协议转换器 SW7232 E1（2MG.703）专线MODEL TLC703 G.703平衡/非平衡转换器
