用途
LK5系列主令控制器适用于交流50HZ电压至380伏及直流电压至440伏的电路中,主要用于各类型电力驱动装置的遥远控制,可以控制需要较多控制电路的联锁与转换装置,适合于频繁操作任务。但它不适宜用于有化学活跃性,易燃气体及充满灰尘以及非常潮湿的场所。
结构 本系列主令控制器除LK5-227为防水式外,其它都制成保护式,其开关装置封闭于壳子内,为了避免偶而触及带电部分,并防止外物落入开关装置内,外壳用扣固定于身上。 动作原理
触头的断开与闭合系借助于触头支持,动触头与弹簧的作用。当触头支持上的滚子作用在凸轮边缘上时,触头便断开。当触头支持上的滚子位于凸轮凹处时,由于弹簧的作用使动触头与静触头闭合。 使用环境 型号 凸轮盘数目 工作电路数 备用电路数 工作位置数 重量(公斤) 传动机构种类 LK5-027-1 1 2 1-0-1 5 手柄直接操作,可自复至零位 LK5-031/3-401 LK5-031/3-405 2 4 1-0-1 15 手柄直接操作,可自复至零位 LK5-031/601 LK5-031/603 3 6 3-0-3 1-0-1 15 手柄直接操作,有定位装置 LK5-051/6-816 LK5-051/6-1003 4 5 8 10 1 7-0-7 48 带正齿轮传动装置1:2的手柄,每一位有定位装置 LK5-052/2-816 LK5-052/2-1003 4 5 8 10 7-0-7 25 带正齿轮传动装置1:2的与杠杆相连的摇臂无固定的位置 主令控制器触头的负荷及极限转换能力

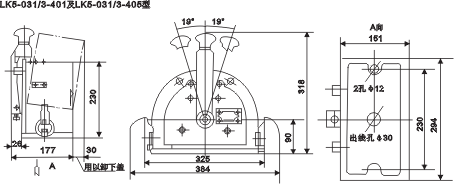

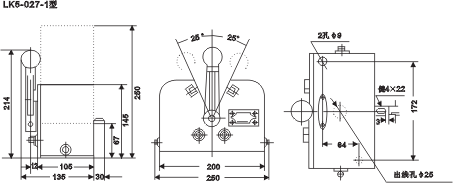

表2 型号 额定电流(安培) 极限关合通力(安培) 极限分断能力(安培) 直流 交流 直流 交流380伏 110伏 220伏 440伏 LK5-027 10 10 100 2 1.5 0.3 10 其它各型 10 10 100 2.5 2 0.5 10 外形及安装尺寸
触头工作图
订货须知 在订货时必须注明:1、主令控制器的型号及名称;2、一般型或湿热型; 石家庄点越机械设备有限公司是NSK、NSK进口轴承、进口NSK轴承、NSK型号、NSK轴承型号、恩斯克轴承、日本NSK、日本轴承、日本NSK轴承、日本NSK进口轴承、日本进口轴承、NSK销售、NSK轴承销售、NSK经销、NSK轴承经销、NSK代理、NSK轴承代理、NSK经销商、NSK轴承经销商、NSK代理商、NSK轴承代理商、NSK总代理、NSK轴承总代理、NSK中国总代理、NSK轴承中国总代理,另外我公司还销售主令控制器、凸轮控制器、联动控制台等,咨询电话:0311-80833987!
