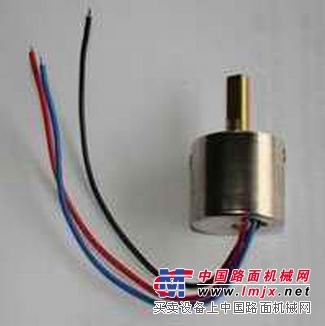

供应微功耗无触点电位器

Magneto-Resistor Serial

Magnetic Contactless Potentiometer

微功耗无触点电位器

特点:

1. 无接触磁阻效应技术, +/-90°范围角度检测;

2. 具灵敏度高,功耗低，稳定性好,低温漂;

3. 具0.1°分辨率;

4. 桥式结构输出： 模拟线性:+/-2.0V 差分式结构输出： 模拟线性:1.3 —— 3.7V

5. 无接触,可靠性高,寿命长,适应油污粉尘等恶劣环境工作;

6. 采用轴承结构,起动力矩极小.

主要技术指标: 工作电压 5.0V+/-0.5V (A) 标称阻值 50K---300K 检测角度 +/- 90° 输出 信号 桥式结构Q 0V --- +/- 1.90V 差分式结构C 1.3---3.7V 分 辨 率 0.1%/FS 精 度 取决于角度测量范围。 采样速率 1000KHz, 转速 600rpm 温度系数 -0.1%/℃ 工作温度 -25℃ --- +85℃/ -40℃ --- +125℃/ -50℃ --- +160℃ 型号说明: MTW-1D MT W 23 D 敏通 磁敏无触点电位器 外形尺寸 低功耗 外形尺寸:

引出线说明：桥式结构AWG26四芯屏蔽电缆线: 红色--- Vcc; 黑色---GND ; 黄色或白色 --- 信号输出

半桥电缆线: 红色--- Vcc; 绿色---GND ; 黄色--- 信号输出。

安装说明: 1. 根据检测要求选定无接触角度传感器;

2. 根据角度传感器参考零位,用M3圆头螺钉可靠固定;

3. 正确联接电线即可输出所需角度信号..

应用:

磁敏无触点角度传感器,又称无接触电位器.广泛应用于工业自动化设备、动力工程机械、纺织机械、造纸印刷机械、石化设备、国防工业等自动控制设备的水平和旋转角度的测量,也适用于拉丝机等作张力传感器.

1. 旋转角度位置、方向的检测;

2. 阀门角度检测控制系统;

3. 拉丝机,纺织机械,造纸机械张力控制;

4. 伺服电机检测控制系统

5. 控制面板旋钮无接触电位器

6. 代替普通电位器.
