供应电磁流量计

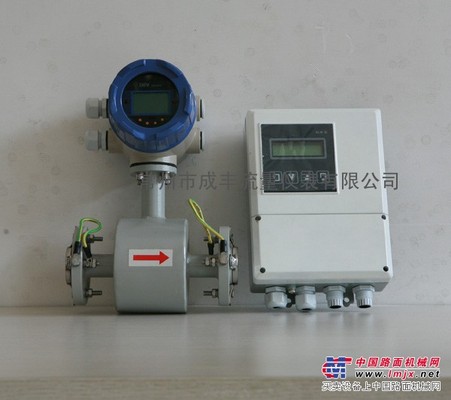

概述 电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。 电磁流量计测量原理基于法拉第电磁感应定律。传感器主要组成部分是测量管、电极、励磁线圈、铁芯与磁轭、壳体。传感器的测量管，是一内衬绝缘材料的非导磁合金短管，其直径为D。两只电极沿管径方向穿通管壁固定在测量管上，其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体以平均流速V流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径D与平均流速V的乘积，即E∝BVD。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后可显示流量、总量，并能输出脉冲、模拟电流等信号。LDG型电磁流量计的转换器具有汉字LCD显示的智能化仪表。 主要技术参数 ◆整机和传感器技术数据 执行标准 JB/T9248-1999 公称通径 3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、 600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 流速 15m/s 准确度 示值的±0.5％(流速0.8m/s)；±4mm/s(流速<0.8m/s) 流体电导率 ≥5uS/cm， 公称压力 1.6MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa等 DN3～DN150 DN15～DN600 DN200～DN1000 DN700～DN3000 特殊订货 衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA、PO 环境温度 传感器 -25℃～+60℃ 转换器及一体型 -10℃～+60℃ 流体温度 一体型 70℃ 分离型 聚氯丁橡胶衬里 80℃;120℃(订货时注明) 聚氨酯衬里 80℃ 聚四氟乙烯衬里 100℃;150℃(订货时注明) 聚全氟乙丙烯(F46) 加网PFA 信号电极和 接地电极材料 不锈钢0Cr18Ni12Mo2Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 电极刮刀机构 DN80～DN3000 连接法兰材料 碳钢 连接环材料 不锈钢1Cr18Ni9Ti 外壳防护 ND15～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68 一体型(圆型转换器) IP67 其他传感器和分离型转换器 IP65 防爆型仪表 的防爆标志 Exdeia
