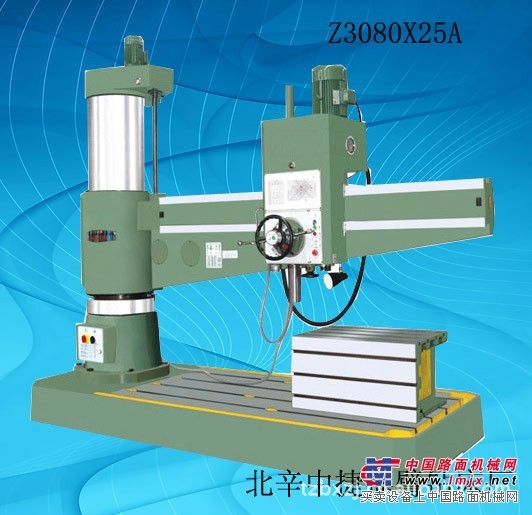

Z3080×25A，Z3080×20A摇臂钻床 滕州专业生产

*液压夹紧

*液压变速

*液压预选

*机械电气双重保险

主要级数参数 Z3080x25 钻孔直径 80 主轴端面至工作台面距离 550-1600 主轴中心至立柱母线距离 500-2500 主轴行程 400 主轴锥度 6 主轴转速范围 20-1600 主轴转速级数 16 主轴进给量范围 0.04-3.2 主轴进给量级数 16 摇臂回转角度 360 主电机功率 7.5 升降电机功率 1.5 机床重量 11000 外形尺寸 3600x1450x3300

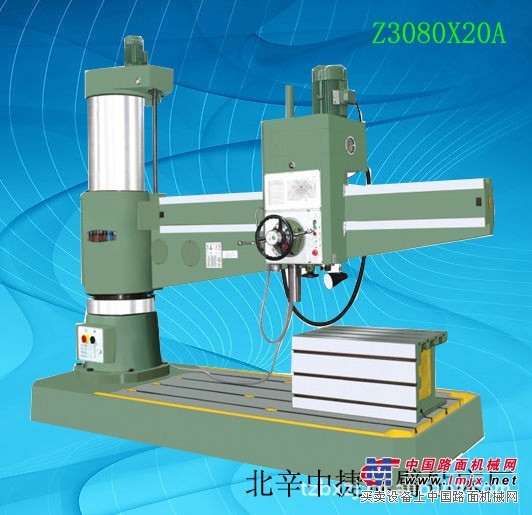

Z3080×20A摇臂钻产品详细信息 ※液压夹紧 ※液压变速 ※液压预选 ※机械电气双重保险 主要级数参数 Z3080X20 钻孔直径 80 主轴端面至工作台距离 550-1600 主轴中心至立柱母线距离 450-2000 主轴锥孔 6 主轴行程 400 主轴转速范围 20-1600 主轴转速级数 16 主轴进给量范围 0.04-3.2 主轴进给量级数 16 摇臂回转角度 360 主电机功率 7.5 升降电机功率 1.5 机床重量 7500 外形尺寸 2980x1250x3300

液压摇臂钻立柱夹不紧故障及排除

原因分析：弹簧3上的螺钉调的太多，使立柱抬得太多，菱形块夹紧机构不能是内外立柱结合的锥面压紧；调整螺母6调的不适当，使杠杆13与壳体之间产生间隙；液压系统中的压力油太小，不能推动油缸立的活塞，是菱形块不能处于夹紧的位置。

排除方法：重新调整弹簧板上的螺钉，但要保证摇臂松开时的作用力，再调整柱顶上的螺母使其夹紧力达到1568N（在摇臂末端的推力）再用螺钉锁紧螺母；如果立柱松开时较轻，要调整螺母6，减少杠杆与壳体间的间隙，再将其上面的螺母7中的4个螺钉紧固；调整液压系统中的压力油保证在245-291x10000pa或更换油池中的机油。

备注：螺钉、螺母见使用说明书标注
