供应自力式压力调节阀 自力式调节阀 自力式流量控制阀

直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

◆型号、规格 类别 压力控制调节阀 差压控制调节阀 阀后压力调节阀 阀前压力调节阀 差压上升阀关闭 差压上升阀开启 硬密封 软密封 硬密封 软密封 硬密封 软密封 硬密封 软密封 型号 V230 D01 V230D01 V230D02 V231D02 V230D03 V231D03 V230D04 V231D04 规格 DN15-250

无

公称通径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 额定流量系数 Kvs 3.2 5 8 12.5 20 32 50 80 125 160 320 450 630 公称压力 MPa 1.6 ； 4.0 Z 值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2 工作温度℃ V230 V231 液体≤ 140 ；气体≤ 80 硬密封 V230 配隔离罐≤ 200 配隔离罐和加长件≤ 300* 配隔离罐和散热片≤ 200 压力平衡元件 波纹管 滚动膜片 法 兰 标 准 DIA （亦可按用户要求提供法兰标准） 阀 体 材 质 PN16 ：铸铁（工作温度≤ 200 ℃）； PN4.0 ：铸钢、铸不锈钢（工作温度≤ 350 ℃） 阀 芯 材 质 不锈钢；软密封为不锈钢镶嵌橡胶圈 工作压力 MPa 公称压力（注意△ Pmax 及工作压力与工作温度的关系） 注： 1、液体＞140℃、气体＞80 ℃时阀倒装； 2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。

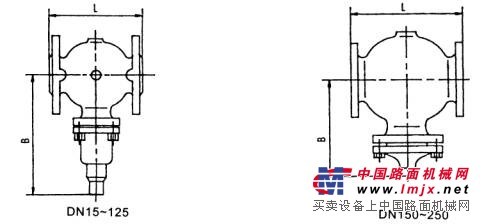

◆外形尺寸

javascript:if(this.width>screen.width-550)this.style.width=screen.width-550;" border="0" /> ◆V230/V231控制阀尺寸及重量 公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 L mm 150 160 180 200 230 290 310 350 400 480 600 730 B mm 212 238 238 240 240 275 275 380 380 295 325 372 大约重量 kg 6.7 9.7 13 14 17 29 33 60 70 80 140 220 ◆D02（D04）执行器尺寸及重量 有效面积 cm 2 32 80 250 630 D mm 172 172 263 380 H mm 435 430 470 520 大约重量 kg 7.5 7.5 13 28

javascript:if(this.width>screen.width-550)this.style.width=screen.width-550;" border="0" /> ◆D01（D03）执行器尺寸及重量 有效面积 cm 2 32 80 250 630 D mm 172 172 263 380 H mm 440 435 440 520 大约重量 kg 7.5 7.5 13 28 注：直接作用式自力式阀的总高及总重为控制阀与执行器高度及 重量之和。
