悬浮式单体液压支柱

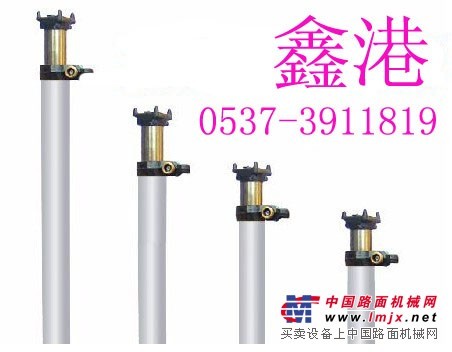

DWX悬浮式单体液压支柱DWX型（柱塞悬浮式）单体液压支柱是中国矿业大学研制的一种新一代工作面单体支护产品，是机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护，综采工作面的端头顶板支护，巷道掘进的超前支护。由于其承载能力大，抗偏载能力强，工作行程大，使用范围广，因而其可应用于薄煤层，中厚煤层及厚煤层工作面。DWX型单体液压支柱采用柱塞悬浮式技术原理，悬浮力达到工作阻力的五分之四，立柱受力仅为五分之一，DWX型支柱三用阀设于手把体上，注液时，三用阀不随支柱的活柱升高而升高，操作方便，安全可靠。DWX型单体液压支柱的参数：项目型号高度mm高度mm工作行程mm工作阻力kN重量kg支柱工作范围mm额工压力MPaDW35-180/100X 3500 1960 1540 180 71 1960-3500 24.9DW31-180/100X 3150 1780 1370 180 65 1780-3150 24.9DW28-250/100X 2800 1600 1200 250 59 1600-2800 34.6DW25-250/100X 2500 1430 1070 250 54 1430-2500 34.6DW22-300/100X 2240 1280 960 300 49.5 1280-2200 41.5DW20-300/100X 2000 1150 850 300 45 1150-2000 41.5DW18-300/100X 1800 1035 765 300 41.5 1035-1800 41.5DW16-300/100X 1600 920 680 300 38 920-1600 41.5DW14-300/100X 1400 810 590 300 34 810-1400 41.5DW12-300/100X 1200 700 500 300 30.5 700-1200 41.5DW10-300/100X 1000 595 405 300 27.5 595-1000 41.5DW08-300/100X 800 490 310 300 24 490-800 41.5DW06-300/100X 630 400 230 300 21 400-630 41.5
