供应内注式单体液压支柱

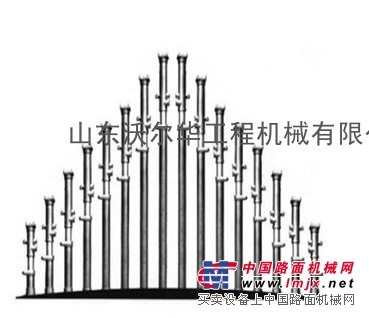

内注式单体液压支柱DN内注式单体液压支柱为内部供液结构的矿用单体液压支柱, 主要由顶盖、通气阀、缸体、活柱体、活塞、手摇泵、卸载阀、安全阀和手把体等零部件组成。DN内注式单体液压支柱在矿用巷道中起了很大的支护作用，深深得到了全国各大煤矿用户的认可与使用，它的操作简单，使用方便，无需注液，直接用手摇把即可完成单体液压支柱的升柱与降柱。特点：重量轻，承载能力大；升柱快，回柱便利；密封性能可靠；不需泵站和管路系统供液，降柱不排出液体，保持环境清洁；使用灵活，管理方便。技术参数：DN(06～18)-250/80型 规格 项目 DN06 DN08 DN10 DN12 DN14 DN16 DN18 高度mm 650 800 1000 1200 1400 1600 1800 高度mm 510 590 700 850 1000 1100 1200 工作行程mm 140 210 300 350 400 500 600 额定工作阻力kN 250 额定工作油压MPa 49.7 油缸内径mm 80 初撑力kN 49 49 49 49 68～78 68～78 68～78 底座面积cm2 102 102 102 102 102 102 102 初撑时作用在手把上的力矩N.m ＜200 使用手把回柱的力矩N.m ＜200 空载时手把摇动一次活柱升高值mm ＞15 ＞15 ＞20 ＞20 ＞25 ＞25 ＞25 全行程降柱速度mm/s ＞20 ＞20 ＞20 ＞20 ＞30 ＞30 ＞30 工作液体 5#液压油 重量Kg 22 24.5 28 32 35 38 42 含油重量Kg 23 26 29 34 38 41 45 装油量L 1 1.3 1.7 2.1 2.5 3 3.3 DN(20、22)-300/90、DN25-250/90、DN28-250/90、DN31.5-160/90、DN35-160/90 规格 项目 DN20 DN22 DN25 DN28 DN31.5 DN35 高度mm 2000 2240 2500 2800 3150 3500 高度mm 1360 1540 1800 2100 2450 2800 工作行程mm 640 700 700 700 700 700 额定工作阻力kN 300 300 250 250 160 160 额定工作油压MPa 46.3 46.3 39 31 25.1 25.1
