供应泄氮装置 自力式差(微)压调节阀 自力式调节阀

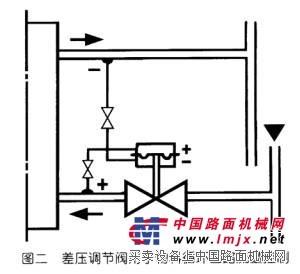

ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。

·无需停止生产即可进行设定值的调整； ·无填料，阀杆上、下活动时不存在磨擦，上密封可靠； ·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来； ·阀体为四通形式，因而K、B型可通用一种阀体。

javascript:if(this.width>screen.width-550)this.style.width=screen.width-550;" border="0" />

无

◆主要技术参数和性能指标(表一) 公称通径 DN(mm) 20 25 32 40 50 65 80 100 额定流量 系数 Kv ZZCP/ZZVP 8 11 20 32 50 80 100 160 ZZCN 53 83 额定行程 (mm) 6 8 10 15 20 公称压力 PN(MPa) 0.10 1.0 差压调节范围 (kPa) 0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 介质温度 ( ℃ ) ≤ 80 调节精度 ( ％ ) ≤ 10 允许泄漏 量 (l/h) ZZCP/ZZVP 10 -4 X 阀额定容量 ( Ⅳ 级 ) ZZCN 5X10 -3 X 阀额定容量 ( II 级 ) 注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa 2.ZZCN差压调节范围为36～44…88～100kPa

javascript:if(this.width>screen.width-550)this.style.width=screen.width-550;" border="0" />

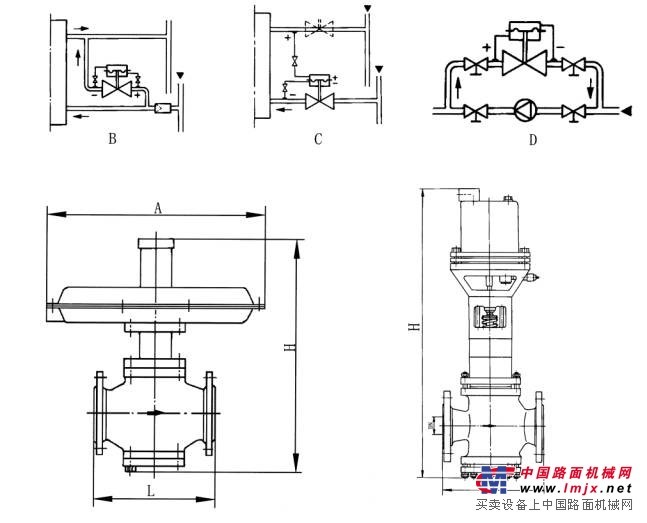

◆外形尺寸及重量(表三) 单位：mm DN 20 25 32 40 50 65 80 100 A 308 394 308 394 308 394 394 394 H ZZCP/ZZVP 376 465 365 445 445 490 490 510 ZZCN 536 536 L ZZCP/ZZVP 150 160 180 200 230 290 310 350 ZZCN 222 222 重量 G(Kg) 12 13 15 17 20 28 38 43 导压管螺纹接头 M16X1.5
