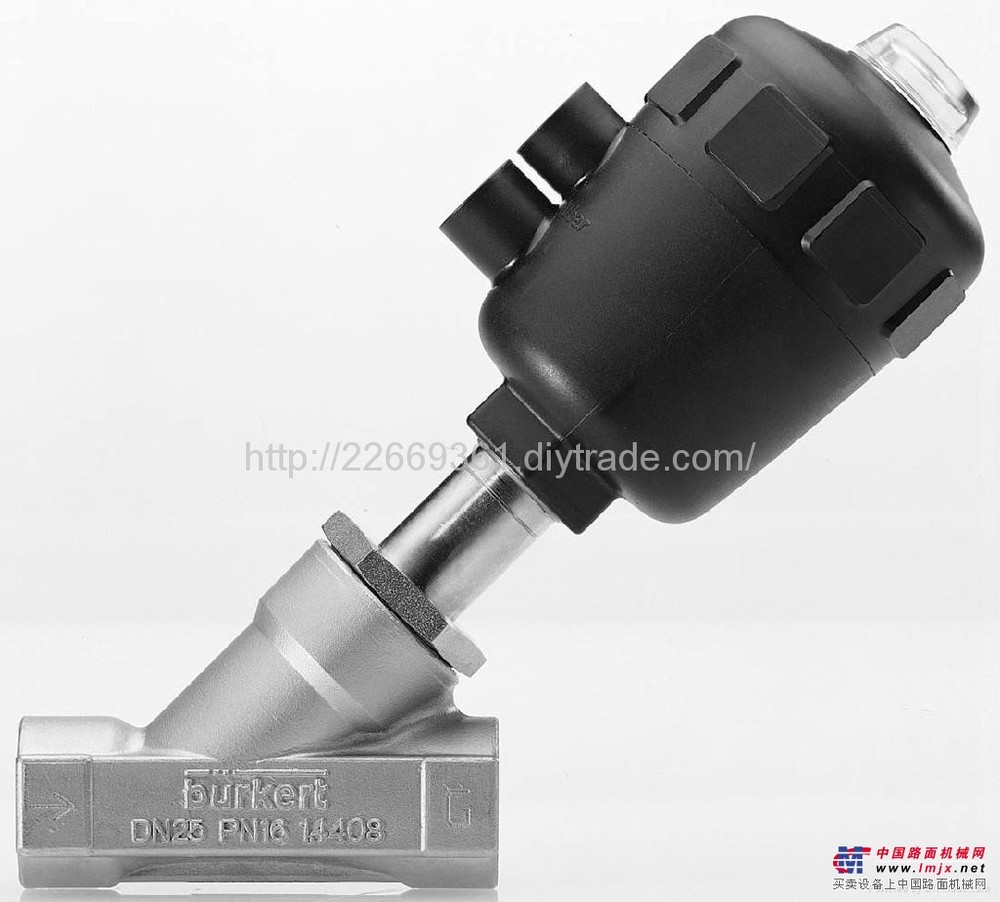

螺纹法兰角座阀JZF-50 DN10 DN32

产品描述 技术参数： 内孔：DN13-50 阀体材质： 螺纹连接：不锈钢316.304 法兰式：不锈钢304 执行器材质：PA 密封材质：PTFE 介质：水、酒精、油、燃料、盐溶液、碱溶液、有机溶液，蒸汽 粘度：max.600mm2/s 介质温度：-10℃~+180℃ 环境温度：10℃~+60℃ 安装：可根据需要安装，使执行机构朝上 控制介质：中性气体、空气 螺纹连接外型尺寸 规格 Size 执行器 Actuator(mm) 内孔Orifice(mm) 螺纹连接￠D 螺纹连接尺寸Dimension sheet (mm) A B C H E￠ DN10 50 13 G3/8 85 170 14 138 64 DN15 50 13 G1/2 85 170 14 138 64 DN20 50 20 G3/4 95 179 17 145 G3/4 DN20 63 20 G3/4 95 206 1 170 G3/4 DN25 50 25 G1 105 206 19.5 148 G1 DN25 63 25 G1 105 211 19.5 173 G1 DN25 80 25 G1 105 234 19.5 195 G1 DN32 63 32 G11/4 120 235 16 201 G11/4 DN32 80 32 G11/4 120 255 16 210 G11/4 DN32 100 40 G11/4 120 297 16 256 G11/4 DN40 63 40 G11/2 130 230 18 189 G11/2 DN40 80 40 G11/2 130 250 18 213 G11/2 DN40 100 40 G11/2 130 301 18 260 G11/2 DN50 63 50 G2 150 250 20 205 G2 DN50 80 50 G2 150 270 20 225 G2 DN50 100 50 G2 150 316 20 217 G2 法兰式外型尺寸 规格 Size 执行器 Actuator(mm) 内孔Orifice(mm) A K 0.D DN25 63 24 127 237 85 DN32 63 31 151 248 100 DN32 80 31 151 269 100 DN40 63 35 166 252 110 DN40 80 35 166 273 110 DN50 80 45 191 297 125 DN50 100 45 191 355 125 选项和附件 1.回路功能（双作用执行机械）和B(弹簧复位常开) 2.电磁阀系列（普通型和防爆型） 3.磁感应位置反馈器 4.和/小行程限位开关 1.产品认证：ISO9001：2008，CE 2.阀体材质：不锈钢201、304、316 3.驱动类型：气动控制（常开、常闭、双作用） 4.工作温度：普通-30℃~180℃；高温-30℃~260℃ 5.环境温度：-10℃~60℃ 6.公称压力：PN1.6 PN2.5 7.控制压力：4.0 bar ~ 10bar 8.密封材质：不锈钢、聚四氟乙烯 9.适用介质：水、酒精、油、燃料、蒸汽、中性气体或液体、乳品、有机溶剂、酸碱溶剂等 10.广泛应用：食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。 产品用途︰ 接口尺寸：DN10-DN50 螺纹:G3/8-G2 焊接:BS11850.2 BS118520.3 ISO2037 产品图片 选择图片
