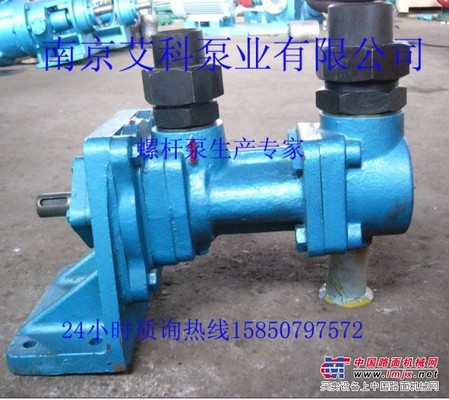

供应3G三螺杆泵3G25X6W21

南京艾科泵业有限公司

曹桐桐15850797572

主要产品有：三螺杆泵，双螺杆泵、2G、2GRN、2Gbs系列双螺杆泵、3G、3GR、3GS、3GBW、3GSBW、HSNH、HSND、QSNH、HSP、SPF、HSNJ、SNH、SNJ、SNF、SM、SH系列三螺杆泵、HW、YW系列双吸双螺杆泵。

3G 系列三螺杆泵

●特点：

三螺杆泵包括3G 通用型，3GC 船用型及特殊型。三螺杆泵是转子式容积泵，由于主动

螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间

形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输

液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。

●适用介质及性能范围：

三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液

体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。

流量范围0.2~590m3/h，工作压力100bar，温度150℃。

●结构图:

1.泵体 2.螺杆 3.吸入盖

4.上盖 5 .机械密封 6.密封盖

1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体

（统称泵体），轴封为机械密封。

中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安

装，轴封根据输送介质的不同有机械密封和填料密封两种。

船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。

3G 系列三螺杆泵

2 返回

2、寿命长：三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所

输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因

而泵的机械摩擦极小，寿命堪称半性。

3、所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转

动部件惯性小，则起动力矩和振动很小。

4、具有高吸入能力。

5、为保证泵，电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀，当压力

超过安全阀的设定压力时，高压油将回流至泵的进油口。

1.泵体 2.衬套 3.螺杆 4.下盖

5.上盖 6.密封盖 7.安全阀

●材料

材料组合代码泵体 衬套 使用范围

W1 HT200 稀土铜钼球铁可低压输送润滑性较差，粘度适当的液体，如燃油等。

W2 HT200 ZL109 可低压输送润滑性好，粘度适当的液体，如润滑油等。

W3 QT450-10 ZL109 用于特殊场合（如船用泵）低压输送润滑性较好，粘度适

当的液体，如润滑油等。

W4 QT450-10 稀土铜钼球铁用于特殊场合（如船用泵）低压输送润滑性较差，粘度适

当的液体，如燃油等。

W21 HT200 ZCuSn5Pb5Zn5 可在较高压力下输送润滑性较差，粘度较低的液体，如重

油、燃油等。

W23 QT450-10 ZCuSn5Pb5Zn5 用于特殊场合（如船用泵）有较高压力下输送润滑性较

差，粘度较低的液体，如重油、燃油等。

3G 系列三螺杆泵

●系列说明

性能范围

系列特征系列代号 结构型式 适用范围

流量工作压力

3G

3GC 卧式单吸 0.3-94（m3/h） 60（bar）

3GS

3GCS 卧式双吸 80-590 16

3GCG 立（悬挂）式单吸 10-96 8

2GCL 立式柱脚型单吸 4--96 8

滑油系列

3GCLS 立式柱脚型双吸

20~150cst 润滑油类

及润滑性液体

88-306 8

3Gr 60①

3GCr 卧式单吸 0.3-94

燃油系列 25②

3GSr

3GCSr 卧式双吸

3~365cst 轻重质燃

油类

80-590 16

高粘油系列 3GN 卧式单吸 365~760cst 高粘度

油类 1.0-40 25

现货供应多种常规型号三螺杆泵： HSN三螺杆泵 SN三螺杆泵 HSJ三螺杆泵 3GR三螺杆泵 SPF三螺杆泵 HSN40-46 SNH40R46U12.1W2 HSJ40-46 3GR70×2 SPF20R38G10W2 HSN80-46 SNH80R46U12.1W2 HSJ80-46 3GR100×2 SPF20R46G10W2 HSN120-46 SNH120R46U12.1W2 HSJ120-46 3GR25×4 SPF20R56G10W2 HSN210-46 SNH210R46U12.1W2 HSJ210-46 3GR25×6 SPF40R46G10W2 HSN280-46 SNH280R46U12.1W2 HSJ280-46 SPFR0R38G10W2 HSN440-46 SNH440R46U12.1W2 HSJ440-46 SPF40R54G10W2 HSN660-46 SNH660R46U12.1W2 HSJ660-46 HSN940-46 SNH940R46U12.1W2 HSN1300-46 SNH1300R46U12.1W2 HSN1700-46 SNH1700R46U12.1W2
