MODEL7221/232

MODEL7221/232

【简介】

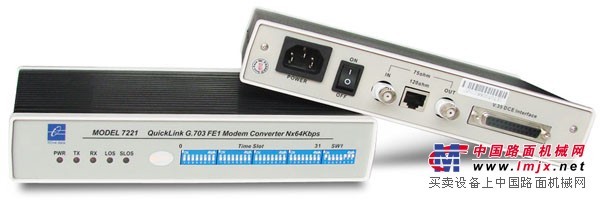

MODEL7221/232是一款FE1/RS-232协议转换器。采用FPGA技术设计，其E1接口符合ITU-T的G.703及G.704协议，数据接口符合RS-232标准，支持N×64Kbps（N=1-32）速率，用户可以任意分配时隙和带宽，合理利用E1资源。内置时钟晶振及时钟恢复电路，支持线路恢复时钟，本地时钟和设备时钟。

【主要特点】

1提供1个Fe1／g.703（分帧）数字口

2提供1个RS-232口

3具有RS-232口数据、E1口中断、失步告警信号指示

4时钟可选：内部时钟、外部时钟、接收恢复时钟

5支持N×64Kbps（N=1-32）速率，可以任意分配时隙和带宽

6输入电源-48VDC/5VDC/220VAC可选

7E1口：

(1)数据速率：N×64Kbps（N=1-32）

(2)时钟恢复精度：±50ppm

8RS-232口：

(1)速率：0-115200bps

(2)无流量控制，透明传输

(3)线路码：NRZ

(4)接头类型：DB-25孔座(配有DB-25至M／34转接线)

(5)连接线缆：DB25公头-DB25母头Cable

(6)工作方式：DCE

(7)接口保护：600W浪涌保护、15KV静电保护

电源指标

(1)输入电源：-48VDC/5VDC/220VAC可选

(2)功耗：2.5W

环境指标(1)工作温度：-25℃～70℃

(2)存储温度：-40℃～85℃

(3)相对湿度：10%～90%(35℃)

(4)大气压力：86-106kpa

【外观指标及设置】

1．外观指标

(1)外形尺寸：227mmx147mmx42mm

(2)外壳：塑壳

(3)颜色：黑色

(4)重量：260g

2.下图是产品的前面板简易示意图
