拉绳式位移编码器18643110908创元设备

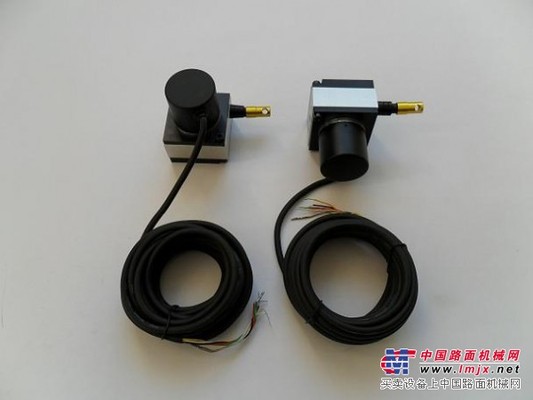

长春创元测试设备有限公司生产的试验设备可针对各种金属、非金属及复合材料（如橡胶、塑料、编织物、钢材、陶瓷等）进行拉伸、压缩、弯曲、剪切等力学性能试验和分析研究。秉承长春试验机几十年技术的积累，采用现代计算机发展的新成果，依靠丰富的经验和独特的创新精神，精心设计和制造了试验机系列产品。既保留了传统机型的高刚度、高精度和经久耐用的特点，又体现了现代试验机产品的技术先进性、功能多样性。另外，我公司能够提供中高端应用的全系列的电子试验机和全系列的电液伺服试验机等试验设备，以及各种试验机的升级与改造等解决方案，广泛满足航空航天、石油化工、商品检验、质量监督、科研机构、大专院校、企业事业等单位在材料试验、结构试验和成品试验机方面的需求。另有，工业传感器、编码器，拉线传感器等系列产品，以及计算机软件与硬件产品。我公司是拉线传感器的专业制造厂家，可根据广大用户的需求定制各类拉线传感器和拉线编码器,光电编码器核心部件包括的精密轴承、红外发光管、光电池接收器均为国外进口原装优质器件，这是产品使用寿命长、质量稳定可靠的必要保证。另外，拉线传感器还可以与数显表结合使用，其性能替代了国外进口同类产品，很好地解决了工业现场的很多问题，深得广大用户的好评和信赖！地 址：吉林省长春市朝阳区靖宇路39号(原地址朝阳区繁荣路80号） 邮 编：130021电 话：0431-81157866 81157566 传 真：0431-81157566手 机：18643110908（提供24小时技术服务和短信服务） 网 址：www.chinacccy.com邮 箱：chinacccy2010@163.com 1563097999@qq.com 一、原理构成 本装置通过钢丝绳拉伸带动编码器轴旋转，将物体线位移量转变为连续方波信号输出，从而可测得物体移动量。本装置由增量式旋转编码器和拉线机构组成。拉线机构：经表面氧化处理制成的铝合金外壳；不锈钢材料制成的绕线装置；采用直径Φ.6的钢丝绳，钢丝绳内含49股细芯，表面涂塑。二、性能指标1、电源电压(V)：52、输出方式：电压输出 或 驱动器输出3、信号输出：A、B两路方波 或 A、/A、B、/B四路方波4、响应频率(kHz)：1005、测量范围(m)：0～1 （常规）6、电缆长度(m)：47、分辨率(mm)：0.04、0.02 8、钢丝绳直径(mm)：Φ.69、编码器输出脉冲数(P/r)：2500、5000 10、重量(g)： 450（2500P/r）
