便携式矿井地质探测仪

KDZ1114-6A30矿井地质探测仪 “现场适用性强，探测准确度高”，非常适合矿井地质异常构造的探测 1）顶底煤厚及前方构造实时剖面探测 2）巷道围岩松动圈探测； 3）工作面内断层及隐伏构造探测 4）陷落柱探测 5）巷道独头超前探测 6）老空区探测 7）底板岩层完整性特征评价 8）岩层探煤层 9）基岩界面及起伏形态探测 10）锚喷大巷安全性评价）是一台不可多得的矿井地质物探设备KDZ1114-6A30矿井地质探测仪基于矿井震波运动学和动力学特征理论研究的基础上，通过对数学建模、反演算法、图像处理、地质解析等专项技术开发形成井下地震的各种探测技术方法。用于解决井下采掘工作面前方及周围未探明的构造和影响范围及巷道余煤（岩）厚度等的预测预报。仪器采用先进电子技术与嵌入式操作系统，保证了地震数据信号的高保真采集及高分辨率信号解析处理。矿井地质探测仪的推广与应用，将为煤矿开采过程中的安全科学施工提供有力支持。应用•特点主要特点●嵌入式Linux操作系统●信号动态范围大●接收灵敏度高●各道信号采集同步●探测方法丰富●数据处理精深 适用范围 适合于井下未探明的小构造、断层、采空区、陷落柱，巷道顶底余煤（岩）厚度等超前探测。适合于地面及地下工程地震勘探。 资质•成果产品资质安标证书：MFA080063矿井地质探测仪主机MFA080065矿井地质探测仪防爆证号：2084044矿井地质探测仪主机2084045矿井地质探测仪 技术成果探测技术：高分辨矿井地质探测技术中煤科鉴字[2006]第111号平台技术：PowerPc体系结构的32位嵌入式系统平台※面内陷落柱探测

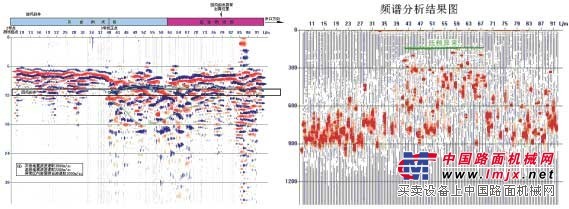

四川龙滩陷落柱探测剖面结果及频谱分析利用单道反射共偏移探测剖面及频谱分析探测面内隐伏构造的形态和影响范围。例：四川龙滩矿陷落柱探测。探测结果显示：陷落柱宽26m，纵深20m，与实际揭露基本吻合.※工作面内异常探测

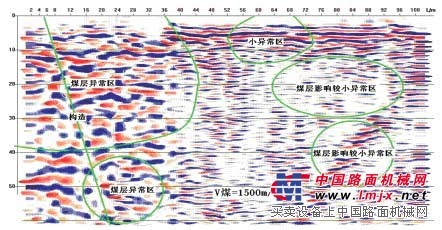

2811工作面切眼处向工作面内探测波形解析图川南煤业某矿在2811回风巷切眼处探测工作面内，采用多道反射共偏移探测方法和偏移成像处理，波形图横向为探测距离，纵向为探测深度，根据波形分析，在探测0-44米深度0-39米范围内存在一异常区，为煤层薄化带。

※围岩松动圈探测

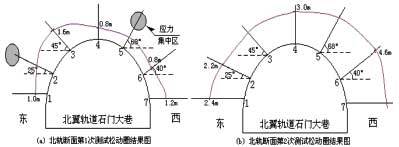

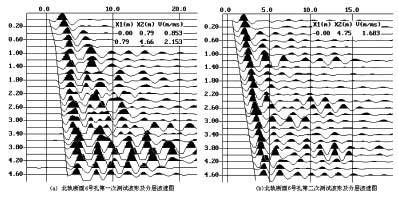

皮带石门巷道围岩松动探测结果根据对孔中岩层随深度变化的探测，结合围岩松动发育特征圈定出孔中松动区的变化范围。例：山东兖矿集团某矿皮带石门巷道围岩松动圈探测。

※老巷空洞探测

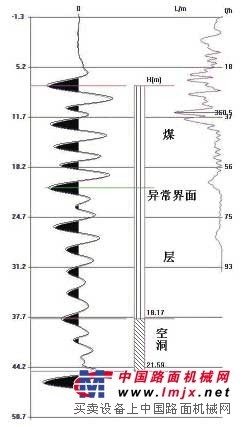

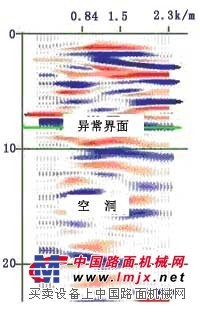

北1816切割巷道右帮探测老巷成果解析图北1816切割巷道迎头超前探波形解析图松藻煤电公司某矿北1816切割巷道探测右帮老巷，受现场施工条件限制，采用单点探测，测得巷道右帮8m处有有一异常构造，18.2m－21.6m为破碎带，疑为巷道；北1816切割巷道超前探测，采用反射共偏移探测方法，测得煤层波速采用900m/s,迎头前8.5m左右为异常界面，前面疑为空洞。结果与实际验证完全吻合。※迎头异常探测

2032-1风巷迎头超前探测解析图芙蓉矿务局某矿2032-1风巷迎头反射共偏移探测，及偏移成像处理。探测结果显示：前方13米始煤层变厚或破碎或瓦斯富集。揭露表明为瓦斯富集区。※巷道前方断层探测

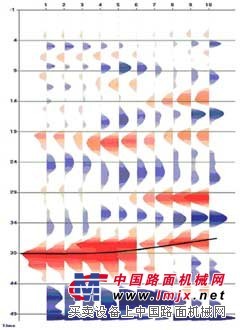

平煤某矿掘进巷道超前探测在巷道迎头，采用小步矩反射共偏移探测，迎头前方异常。例：平煤某矿巷道超前探。探测结果显示前方15m处出现异常，疑为破碎带或断层。揭露结果为一断层并导瓦斯.主要技术指标主机系统硬件平台：PPC30型32位嵌入式处理器平台.软件平台：嵌入式Linux操作系统。操作界面：交互式的全中文图形化操作界面。采集系统控制平台：可编程片上系统（SOPC）。A/D转换器：转换精度24位触发方式：内触发、外触发、先断后短和先短后断。采集方式：各通道信号同步采集。采样间隔：10us、20us、30us、……、16000u。 采样延时：0、25us、50us、……、25xn（n=0、1、2、……） 程控增益：0dB、24dB、36dB和48dB。滤波器：四种数字滤波方式。动态范围：≥120dB。频带范围：0.5Hz～5000Hz。记录长度：512、1024、2048、4096、……、16384采样点。检波器：高阻尼速度检波器.电　　源仪器电源：内置镍氢电池，容量7.2V/9AH，可连续工作4个小时以上。 工作环境适应环境：防湿、防尘、防爆。工作温度：0-40C。相对湿度：≤95%。规格重量规格尺寸：350mm×248mm×40mm重量：6.8KG
