供应BP8Y频敏变阻器BP8Y910/2230频敏变阻器

BP8Y系列频敏变阻器 一、用途 BP8Y系列频敏变阻器（以下简称变阻器）适用于容量自1.5到200千瓦，交流50赫兹YZR系列起重冶金用三相异步电动机频繁操作情况下的起动及反接设备。该异步电动机的转子回路中接入变阻器，一般采用常接方式，不需另装接触等短接设备。 二、型号意义

频敏变阻器的工作条件： 依据操作的频繁程度不同，可分为三类： 类：稍频繁，每小时100-400次，机械车间的桥式吊车上除主钩外，平移机钩上的电机，出米辊道，拉钢机等，大多数刚起动就断电。 第二类：较频繁，每小时400-600次。冶金轧钢四间桥式吊车，除主钩外，平移机钩上的电机，轧机前后工作辊道，延伸辊道等，大多数刚起动就断电。 第三类：频繁操作，第小时600-1000次，升降后，升降台辊道，压下装置，拔钢机，轧机中辊。 三、结构及安装尺寸

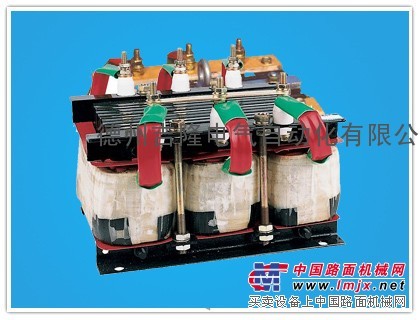

变阻器实质上是一种无触蹼电磁元件，相当于一个等值阻抗，在电动机起动过程中，由于等值阻抗，随转子电流频率减小而自动下降，从而只需一级变阻器就可把电动机平稳的起动起来。 变阻器实质是一个铁芯，损耗特大的三相电抗器。它由数片山形钢板叠合而成，每块钢板之间有气隙垫片的铁芯及线圈两个主要部分组成。铁芯采用冷冲制成的山字型结构。 结构及安装尺寸见图一。 四、BP8Y系列频敏变阻器外开形图及安装尺寸 代号 铁芯编号排数 L1 L2 H1 H2 B1 B2 1# BP8Y-104 BP8Y-106 BP8Y-108 BP8Y-110 160 230 181 221 125 151 177 203 225 251 277 303 8# BP8Y-804 BP8Y-806 BP8Y-808 BP8Y-810 BP8Y-812 230 355 215 260 122 158 194 230 166 322 358 394 430 466 9# BP8Y-906 BP8Y-908 BP8Y-910 BP8Y-912 330 510 365 410 163 209 255 301 363 409 455 506 五、系列表 根据电机规格，操作频繁程度不同，可在系列表中直接查出频敏变阻器规格。 BP8Y频敏变阻器系列表。 一、用途 本系列频敏变阻器(以下简称变阻器)适用于容量自1.5到200千瓦，交流50赫芝YZR系列起重冶金用三相异步频繁操作情况下的起动及反接设备。该异步电动机的转子回路中接入变阻器，一般采用常接方式，不需另装接触器等短接设备。

频敏变阻器的工作条件： 依据操作的频繁程度不同，可分为三类： 类：稍频繁，每小时100——400次，机械车间的桥式吊车上除主钩外，平移机钩上的电机，出炉辊道，拉钢机等，大多数刚起动就断电。 第二类：较频繁，每小时400——600次。冶金轧钢车间桥式吊车，除主钩外，平移机构上的电机，轧机前后工作辊道，延伸辊道等，大多数刚起动就断电。 第三类：频繁操作，每小时600——1000次，升降后，升降台辊道，压下装置，拔钢机，轧机中辊。 三、结构及安装尺寸 变阻器实质上是一种无触点电磁元件，相当于一个等值阻抗,在电机启动过程中,由于等值阻抗,随转子电流频率减小而自动下降,从而只需一级变阻就可把电动机平稳的启动起来. 变阻器实质是一个铁心,损耗特大的三相电抗器.它由数片山行钢板组成,每快钢板之间有气隙垫片的铁心及线圈两个部分组成.铁心采用了冷冲制成的山字型结构. 需方给提供电机数据和频敏变阻器的启动频率，我公司可给选配合适的频敏变阻器型号。 BP8Y系列频敏变阻器型号: BP8Y-104/11203BP8Y-104/10003BP8Y-104/8004 BP8Y-104/11203BP8Y-104/10003BP8Y-106/8004 BP8Y-106/11203BP8Y-106/10003BP8Y-110/8004 BP8Y-108/8004BP8Y-110/8006BP8Y-808/6308 BP8Y-804/10005BP8Y-806/8006BP8Y-810/6308 BP8Y-806/10005BP8Y-810/8006BP8Y-906/6308 BP8Y-808/6308BP8Y-812/5010BP8Y-908/5016 BP8Y-812/4012BP8Y-908/4020BP8Y-912/4020 BP8Y-906/5016BP8Y-910/4020BP8Y-908/4020 BP8Y-908/4020BP8Y-912/4020BP8Y-910/3225 BP8Y-910/4020BP8Y-908/4020BP8Y-912/3225 BP8Y-912/3225BP8Y-910/4020BP8Y-908/4020 BP8Y-908/2532BP8Y-912/4020BP8Y-910/4020 BP8Y-804/12504BP8Y-806/10005BP8Y-810/8006 BP8Y-806/6308BP8Y-810/5010BP8Y-906/5016 BP8Y-808/5010BP8Y-812/5010BP8Y-908/5016 BP8Y-812/4012BP8Y-908/5016BP8Y-912/4020 BP8Y-906/5016BP8Y-910/4020BP8Y-908/4020 BP8Y-908/5016BP8Y-912/4020BP8Y-910/4020 BP8Y-910/4020BP8Y-908/4020BP8Y-912/3225 BP8Y-912/4020BP8Y-910/4020BP8Y-910/3225 BP8Y-908/4020BP8Y-912/4020BP8Y-910/4020 BP8Y-910/4020BP8Y-908/4020BP8Y-912/3225 BP8Y-912/4020BP8Y-910/4020BP8Y-910/3225 BP8Y-908/4020BP8Y-912/4020BP8Y-910/4020 BP8Y-910/4020BP8Y-908/4020BP8Y-912/4020 BP8Y-908/2532BP8Y-912/2040BP8Y-910/4020 BP8Y-910/2040BP8Y-908/3225BP8Y-912/4020 BP8Y-912/2532BP8Y-910/4020BP8Y-908/4020 BP8Y-908/2532BP8Y-912/4020BP8Y-910/4020 BP8Y-910/4020BP8Y-908/4020BP8Y-912/3225 BP8Y-912/4020BP8Y-910/4020BP8Y-910/3225 BP8Y-908/4020BP8Y-912/4020BP8Y-912/3225 BP8Y-910/3225BP8Y-912/3225BP8Y-912/3225 BP8Y-912/3225BP8Y-910/3225BP8Y-912/5016
