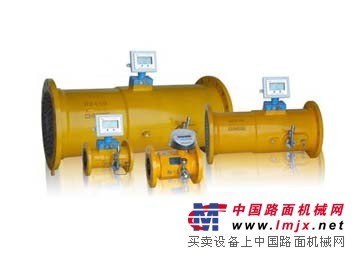

气体涡轮流量计流量范围表
1.5级流量范围表
公称通径 (mm) 型号 流量范围 压损 (kPa) 量程比 始动流量 (m3/h) 25 QWLJ-025 2.5~25 0.7 10:1 0.4 40 QWLJ-040 6~60 0.7 10:1 1.2 50 QWLJ-050 8~100 0.6 12:1 1.8 80 QWLJ-080 17~430 0.6 25:1 3.0 100 QWLJ-I00 25~550 0.7 22:1 5.0 150 QWLJ-150 37~1500 0.8 40:1 10 200 QWLJ-200 60~2400 0.8 40:1 15 250 QWLJ-250 90~3600 0.9 40:1 15 300 QWLJ-300 150~6000 0.9 40:1 15 400 QWLJ-400 260~8000 0.9 30:1 15
1.0级流量范围表
公称通径 (mm) 型号 流量范围 压损 (kPa) 量程比 始动流量 25 QWLJ-025 4~30 0.7 7:1 0.4 40 QWLJ-040 7~60 0.7 8:1 1.2 50 QWLJ-050 10~100 0.6 10:1 1.8 80 QWLJ-080 20~400 0.6 20:1 3.0 100 QWLJ-100 30~550 0.7 18:1 5.0 150 QWLJ-150 50~1500 0.8 30:1 10 200 QWLJ-200 60~2000 0.8 33:1 15 250 QWLJ-250 100~3000 0.9 30:1 15 300 QWLJ-300 200~4000 0.9 20:1 15 400 QWU-400 400~8000 0.9 20:1 15
功能特点
◎专利整流技术能在安装条件不理想,介质流速变化相对较大的情况下保持计量的可靠性。
◎专利防尘结构能有效防止介质中的杂质进入轴承造成的快速磨损、卡死现象。
◎安装要求低,前直管段≥ 2D,便能确保流量计的计量准确度。
◎铝合金涡轮强度高、耐腐蚀、抗老化、使用寿命长、准确度高、重复性好。
◎先进的微机技术与高性能的单片机,使整机功能更强大、性能更优越。
◎智能一体化设计可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的标准瞬时体积流量和标准体积总量。
◎采用 RS485、RS232C、M0DBUS协议可与专用M0DEM配套,通过电话网络构建自动读表管理系统,自动化程度高。
技术指标
使用条件
环境温度: -30℃-+60℃
介质温度: -40℃-+85℃
相对湿度: 5%~95%
大气压力: 70kPa~106kPa
公称通径
DN25-DN400,如有特殊要求,可提供更大口径的流量计。
公称压力
1-4Mpa,如有特殊要求,可提供更大压力的流量计。
准确度
±10%(Qmin~0.2Qmax±2.0%:0.2Qmsx-Qmax±1.0%)
±15%(Qmin~0.2Qmax±3.0%:0.2Qmax-Qmax±1.5%)
重复性
优于 0.2%
防爆等级
ExdllBT4、ExiallBT4
防护等级
IP65
青岛奥博仪表设备有限公司提供本产品全面的技术支持和售后服务!
