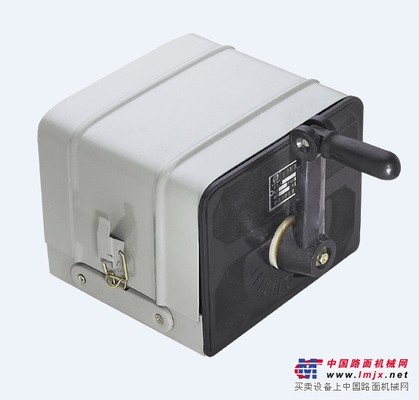

LK16型主令控制器

LK16系列非调整式主令控制器主要用作磁力控制器的遥远控制，适用于直流电压至220伏，交流电压至380伏，50HZ长期工作电流为10安。按控制回路数为12个回路与6个回路2种，按操纵方式分：手柄式与手轮式。

结构概述

本系列控制器为了满足生产需要其操纵机构（1）制成手柄式和手轮式2种形式。一般用于手柄式则为卧式安装，并且其手把可以垂直于手柄或者与手柄为一条轴线进行工作，手轮式则适用于立式安装，基架是同端盖2与底架5通过支柱（4）与上下两条支柱用螺钉连结成一体，从而接触组（7）可以固定于左右两支柱（4）上。凸轮转轴（8）是由凸轮片叠积而形成，定位棘轮（11）装入轴之尾部，其轴向紧固是依靠手柄端固定螺栓与尾端之垫圈（13）、弓形板（12）及螺栓实现的。定位机构是同悬架（6）与弹簧支持件（9）和两个弹簧（14）组成的。滚子10通过塑料套安装在弹簧支持件（9）上与棘轮作相对滚动。基架可安装于底座（5）上，以罩（3）复盖之构成保护式

控制器的技术娄据列于表1及表2

控制器的接通与分断能力：表1 控制器类别 等级代号 Pe（伏安） 接通与分断 LR（A） 试验次数 U/Ue l/le COSФ L/R 交流 JF2 300 1．1 1．1×10 0．2 5 50 JF3 1000 1．1 1．1×16 0．15 10 50 直流 ZF2 60 1．1 1．1×3 30 5 20 ZF3 90 1．1 1．1×5 50 10 20 ZF4 180 1．1 1．1×7 50 10 20 注：（1）Ue：额定工作电压（伏）、le：额定工作电流（安）、lR：额定发热电流（安）、U：试验压（伏）、l：试验电压（安）、Pe：额定控制容量（伏安）、le=l` e/Ue≤Lr、COSФ：产流功率因数、1、/R：直流时间常数（毫秒）。

控制器的电寿命：表2 控制器类别 等级代号 Pe（伏安） 接通 接通 U/Ue l/le COSФ L/R U/Ue l/le COSФ L/R 交流控制器 JF2 300 1 10 0．2 1 1 0．25 JF3 1000 1 16 0．15 1
