KT14型凸轮控制器

KT14系列凸轮控制器(以下简称控制器)用于交流50HZ电压至380伏的电路中,主要作为起重机交流电动机的起动和换向之用。此控制器具有可逆对称的电路，适用于起重机的平移机构和升降机构，也能作同类型性质电动机的起动、换向和调整之用。KT14-25J/1、KT14-60J/1型控制器为控制一台三相绕线型感应电动机。KT14-25J/2、KT14-60J/2控制器为同时控制二台三相绕线型感应电动机。KT14-25J/3型控制器为控制一台三相鼠笼型感应电动机。KT14-60J/4型控制器为同时控制二台三相绕线型感应电动机，但不带定子电路的触头

外形及安装尺寸

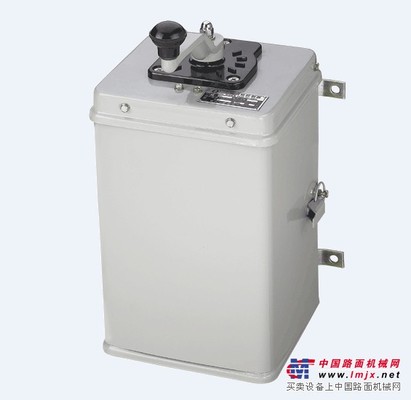

控制器外形

控制器及安装尺寸如表2所示：表2mm 规格 A B C C1 D H H1 L KT14-25J/1 270 270 305 248 175 510 405 300 KT14-25J/2 270 402 305 248 175 642 537 300 KT14-25J/3 270 270 305 248 175 510 405 300 KT14-60J/1 270 270 305 248 175 510 405 300 KT14-60J/2 270 402 305 248 175 642 537 300 KT14-60J/4 270 314 305 248 175 554 449 300

主要技术数据 型号 额定电压V 额定电流A 工作位置数 在通电持续率为25%时所能控制的电动机 额定操作频率次/h 工作周欺min 重量Kg 向前（上升） 向后（下降） 转子电流A 功率KW KT14-25J/1 380 25 5 5 32 11 600 10 14.5 KT14-25J/2 380 25 5 5 32 2×5．5 600 10 18.2 KT14-25J/3 380 25 1 1 32 ５．５ 600 10 13.5 KT14-60J/1 380 60 5 5 80 30 600 10 15 KT14-60J/2 380 60 5 5 80 2×11 600 10 18.2 KT14-60J/4 380 60 5 5 80
