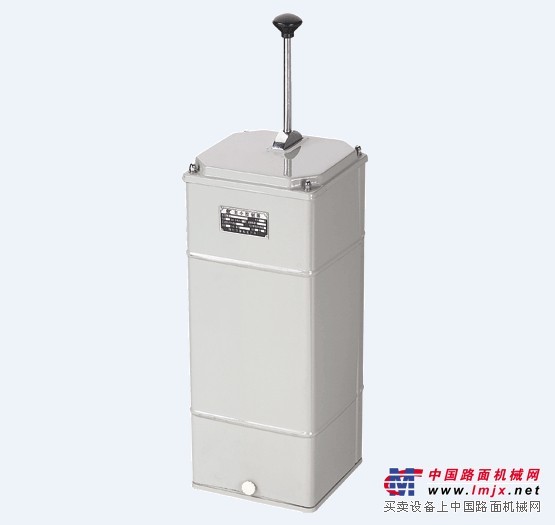

LK22型主令控制器

LK22系列凸轮非调整式主令控制器，适用于交流50HZ额定工作电压至380V及直流额定工作电压至220V的电力传动装置中，转换控制电路来达到对控制站的遥远控制。

LK22系列交流主令控制器是在LK18系列交流主令控制器的基础上通过优化设计的产品。该产品有效的高度明显降低，操作更加舒适。

结构概述主令控制器的防护等级为lP30。采用立式安装。主令控制器分为三个部分：传动机构部分、凸轮、触头系统部分和壳体部分。为避免由于起重机震动和意外碰撞时操纵机构误动作，操纵手柄带有零位自锁装置。操作时只需将手柄压下，零位自锁装置打开，便可操作。机械传动部分装在箱体上部，立式操作机构手柄是经伞齿轮传动凸轮轴。水平操纵手柄是直接传凸轮轴，使触头组按规定程序分合。主令控制器的凸轮轴均为立式布置，传动部分各支点均用滚动轴承，以减少磨擦力。定位轮是由3mm厚钢板冲压而成的，并经过处理而获得耐磨性，棘轮上冲有六个定位孔，定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档的范围内，档位数可以任意选择。定位棘轮弹簧力是可以调整的、这样就可以根据具体情况、在分档清楚的前提下、调整棘轮弹簧力在许可的范围内。凸轮为黑色酚醛注射料，其结构为插入式，不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。机座采用压铸铝件，上面板采用钢板拉伸成形，机座和面板用4个支柱连成一体，具有重量轻，刚度好的特点，前后外罩均能方便拆下供安装、配线和维修用。

主要技术参数 额定工作电压 AC 380(440)V 控制容量 AC 1000VA DC 220V DC 90W 额定工作电流 AC 2.5A 多控制回路数 21 DC 0.4A 额定绝缘电压 500V 多控制档位数 6 约定发热电流 10A 额定操作频率 1200次/h 使用类别 AC-15 电寿命 AC 100万次 DC-13 DC 60万次 手柄操作力 不大于30N 机械寿命 150万次
