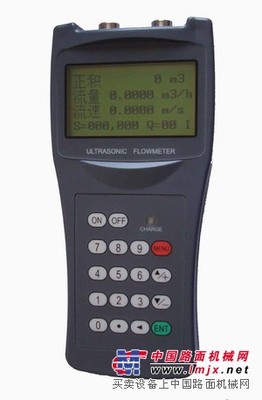

供应便携式超声波流量计，手持式流量计

便携式超声波流量计采用外夹式传感器安装，不破坏管道，零压损，主机内置电池可连续工作12小时以上，使用简单，一体式防护箱，携带方便。【标准配置】1、手持主机一台2、M1型中探头(DN50-700mm)一副3、绑带一副4、耦合剂一瓶5、卷尺一个6、充电器一个7、5米×2专用信号线一副8、说明书、合格证、装箱单各一份【超声波流量计原理】超声流量计（以下简称USF）是通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。声波在流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，同一传播距离就有不同的传播时间。利用传播速度之差与被测流体流速之关系求取流速，称之传播时间法。为实现流量（流速）测量，首先需要有一个发射超声波的换能器（俗称超声波探头） ，通常采用石英等材料制成的压电元件作为换能器。发射超声波时是利用负压电效应，即利用高频电脉冲的作用，使压电晶体高频振动，从而发出脉冲变化的高频压力波（即超声波） 。超声波以某一角度射入流体中传播，然后由装在管道对面的接收换能器接受。接受换能器则利用正压电效应，将高频压力波又转换成高频的电脉冲信号。

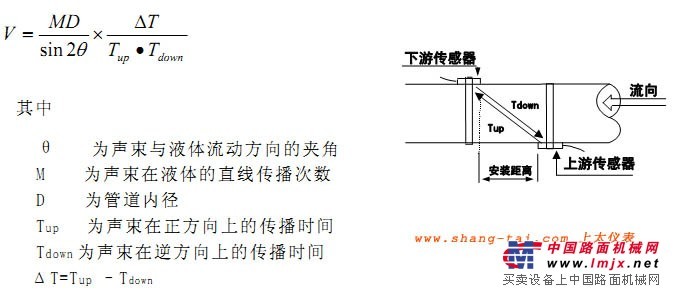

超声波流量计流量公式如下：

上太仪表STV系列便携式超声波流量计采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可广泛应用于自来水、污水厂、石油、化工、冶金、电力、给排水等领域。

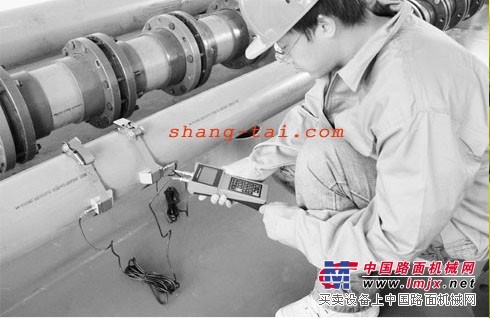

【流量计产品参数】 产品名称 手持式流量计；便携式超声波流量计 适用介质 水、污水、海水、酸碱液、油、酒精等均匀液体，浊度≤20000ppm, 颗粒≤1mm 管径(DN) DN15～DN6000mm至更大 管道材质 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等，允许有衬里 工况温度 -20～+120℃ 测量精度 ±1.0% 流速范围 0～±32m/s 壳体材质 碳钢；不锈钢； 供电方式 24VDC；220VAC；锂电池（便携式）；AAA镍氢电池（手持式） 输出信号 4～20mA；脉冲；RS485 防护等级 IP65； 防爆等级 ExdllBT4 显示内容 双排液晶显示累积流量、瞬时流量； 安装方式 外夹式；插入式（DN80 及以上）。 安装要求 前后直管段要求：前10D后5D（D为公称通径），距泵出口>30D。 传感器型式 S1小型：15mm～100mm；M1中型：50mm～700mm(标准配置)；L1：300mm～6000mm 主机型式 一体式；标准/防爆式壁挂式；盘装式；便携式；手持式 便携式超声波流量计现场

西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
