QZ矿用电机车电阻器

QZX系列矿用电阻器适用于直流架线式、井下或露天矿用电机车上，作限制牵引电动机的起动或制动电流之用。

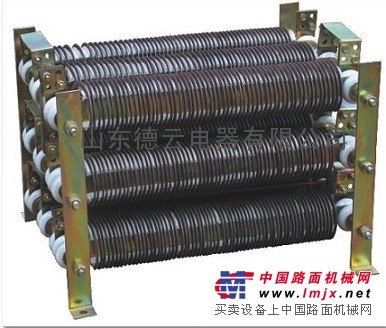

QZX系列矿用电阻器主要由4根扁钢支架，4-9个电阻元件及4-9根绝缘螺杆组成。电阻元件系高电阻铁铬铝带制成，按不同的电器要求分成数个节段，并引出数个抽头，按所需要的电阻值，将电阻元件串、并联起来。

适用范围

海拔不超过1200m；

周围空气温度为+40℃，温度-20℃；

空气相对湿度不超过95%(且该月平均温度不高于25℃)；

相对于正常位置的倾斜度不大于10°；

相对于机车的纵向，具有加速度不大于30m/s2的冲击；

用于无爆炸危险的场所，且空气中无腐蚀金属和破坏绝缘的气体及导电尘埃。

主要技术数据 型号 额定数据 每台电机车 所用电阻器 单台电阻器外形尺寸（毫米） 所配电机车规格(吨) 电压 （V） 电流 (A) 总电阻 (Ω) 片数 箱数 QZX1——1 250 60 2.772 9 1 565×405×400 7——10 QZX1——1——2 250 50 3.893 4 1 565×460×400 7——10 QZX1——3 550 40 12.852 9 1 642×474×405 7——10 QZX1——4 250 32 5.03 4 1 410×345×305 3 QZX1——5½ 550 60 8 20 2 490×250×736 14 QZX1——15 550 60 12 8 1 新10 QZX1——3½ 550 60 7.1 18 2 642×474×405 东德12 QZX18——4 550 6.78 8 1 575×325×785 大连14 QZX38——1 110 10 3.3 2 1 390×165×340 1.5 QZX50——1 250 14 9.1 2 1 635×128×402 1.5 QZX27——1 250 15 7.9 2 1 635×228×338 3 QZX15——1 50 25 0.54 1 1 2.5 QZX13——1B 50 25 0.54 1 1 420×188×396 2.5 QZX3——2B 250 40 0.95 3 1 409×284×514 8 照明电阻数据 型号 规格 重量（KG） 外形尺寸（毫米） QZX2——1
