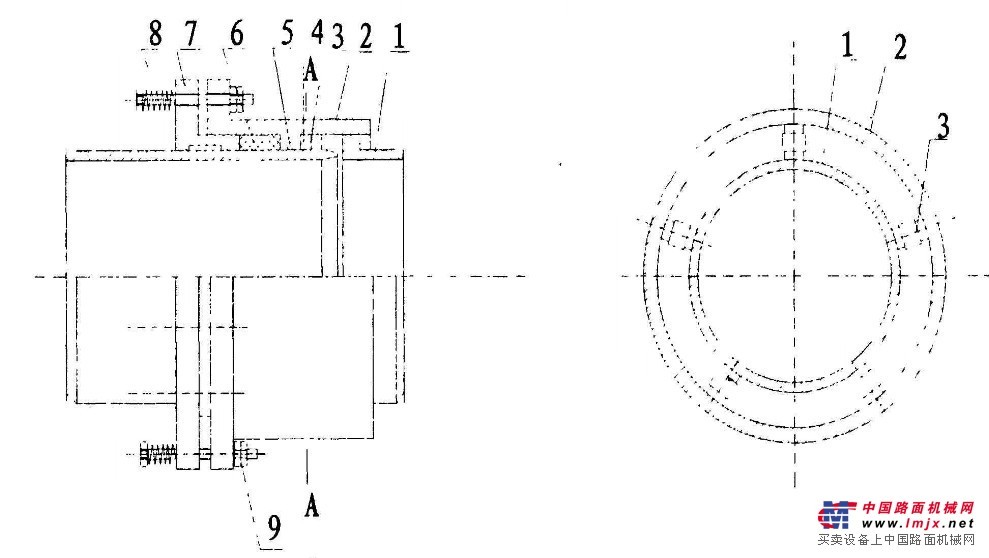

压盖式旋转套筒补偿器 压盖式旋转套筒补偿器包括接管（1）、壳体（2）、工作管（3）、滚柱（4）、滚珠（5）、填料（6）、压盖（7）、弹簧（8）和螺栓（9）；其中壳体内径中设有工作管外壁相配合的环形台阶，台阶左侧装有填料，压盖套装在工作管左端外壁上并与壳体内孔配合，压盖、壳体出螺栓相连接，在压盖左端面的螺栓外壁上套装弹簧，压盖在弹簧的作用下压紧填料，壳体内孔中的环形台阶上设有开课槽，槽中装有滚珠与工作管外壁滚动配合；工作管右端部轴向截面为弧形，工作管右端外壁上设有环形台阶，该台阶左端面和壳体内孔中的环形台阶右端面为相平行的平面或相同锥度的锥面，两端面之间等间距的置放不等数量的滚柱；压盖内孔两端与工作管外壁配合，中断内凹，压盖右端部轴向截面为三角形。
