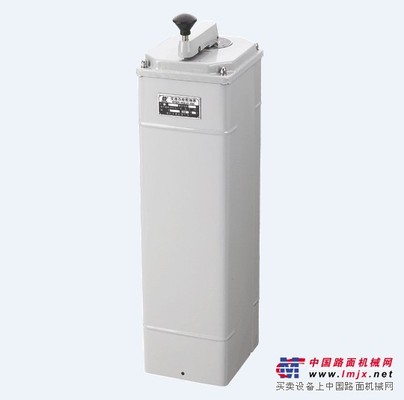

KTJ15型凸轮控制器

KTJ15系列交流凸轮控制器（以下简称控制器）适用于交流50HZ，电压380伏以下的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，来直接控制电动机的起动、调速、制动或换向。

分类：按操作方式分：a、水平转动操作：b、立式往复操作。

主要技术数据

1、手柄操作力：不大于40N。2、多控制档位：左右各六档。3、多控制回路数：15个。4、控制器的辅助触头组的电气性能符合主令控制器的技术指标。5、32A控制器可直接控制15千瓦及以下及绕线式电动机。6、63A控制器可直接控制30千瓦及以下绕线式电动机。7、机械寿命不低于300万次。8、凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-11使用类别，其具体数如表 使用类别 额定工作电流 接通条件 分断条件 通断次数 间隔时产间（S） 通电时间（S） I（A） U（V） COSФ I（A） U（V） COSФ AC2 32 63 128 252 418 0．65 128 252 418 0．65 25 5~10 接通≥0.05 分断≤0.5 AC-11 2．6 28．6 418 0．7 28．6 418 0．7 50 5~10 ≥0.5 凸轮控制器主电路的电寿命应符合AC2使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表 使用类别 额定工作电流(A) 接通条件 分断条件 通断次数(万次) I（A） U（V） COSФ I（A） Ur（V） COSФ AC2 32 63 80 157.5 380 0.65 32 63 152 0.65 3×105 AC-11 2.6 26 380 0.7 26 380 0.4 6×105 表1、表2中有关参数允差范围：电流：±0.05%电压：（包括恢复电压）±5%功率因数：±0.05
