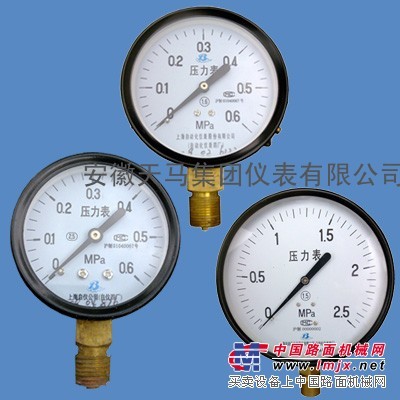

普通压力表

普通压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。　　在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。用途　　普通压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力和真空。原理　　　　普通压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。普通压力表的技术参数：　　 型号 结构形式 精确度% 测量范围 MPa Y-50 Y-50T Y-50Z Y-50ZQ 径向无边 径向带后边 轴向无边 轴向带前边 ±2.5 -0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100 Y-60 Y-60T Y-60Z Y-60ZQ 径向无边 径向带后边 轴向无边 轴向带前边 Y-75 Y-75T Y-75Z Y-75ZQ 径向无边 径向带后边 轴向无边 轴向带前边 Y-100 Y-100T Y-100Z Y-100ZQ 径向无边 径向带后边 轴向无边 轴向带前边 ±1.6 Y-150 Y-150T Y-150Z Y-150ZQ 径向无边 径向带后边 轴向无边 轴向带前边 注：轴向可按要求带方形前边或卡箍式 　　使用工作温度：-40℃～70℃　　抗工作环境振动:V·H·3级;　　相对湿度不大于90%;　　温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;　　执行标准：GB/T1226-2001 ;普通压力表的外形尺寸：　　　　 型号 外形尺寸 mm A B C D d d0 M Y-50 29 24 9 50 / / G1/4 Y-50T 29 27 11 60 3.4 Y-50Z 29 24 0 / / Y-50ZQ 29 24 0 60 3.4 Y-60 31 32 14 60 / / 14X1.5 Y-60T 31 32 15 75 3.4 Y-60Z 30 32 0 / / Y-60ZQ 30 32 0 75 3.4 Y-75 24 30 12 75 / / Y-75T 24 30 12 90 5.5 Y-75Z 24 30 0 / / Y-75ZQ 24 30 0 90 5.5 Y-100 44 45 18 100 / / 20X1.5 Y-100T 44 46 19 118 5.5 Y-100Z 43 45 34 / / Y-100ZQ 43 45 44 118 5.5 Y-150 50 47 19 149 / / 20X1.5 Y-150T 50 48 20 165 5.5 Y-150Z 51 47 55 / / Y-150ZQ 51 47 55 165 5.5 注：连接螺纹可按要求订货 连接螺纹尺寸　　　　 外壳公称直径 接头尺寸 D d L d1 mm mm mm mm 50 M14×1.5 14 5 60 M14×1.5 14 5 75 G3/8 14 5 100 M20×1.5 20 6 150 M20×1.5 20 6 使用注意事项　　1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围不得超过满刻度的 3/4 。　　2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。　　3)工作环境应无腐蚀性气体。
