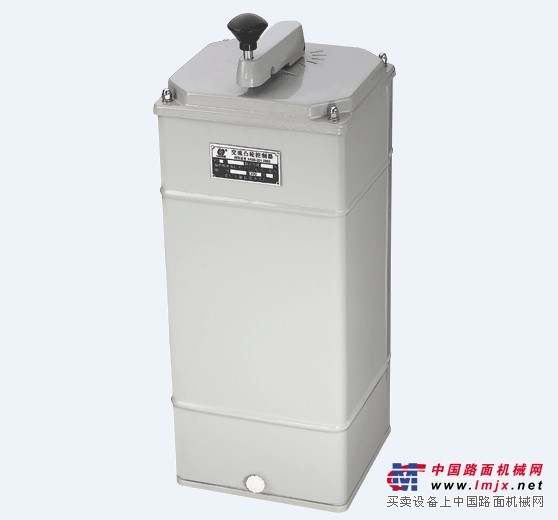

KTJ17型凸轮控制器

KTJ17系列交流凸轮控制器（以下简称控制器），适用于交流50HZ，电压380伏以下的电力线路中，用于改变三相异步，电动机定子电路的接法或转子电路的电阻值，来直接控制电动机的起动、调速、制动或换向。

分类：按操作方式分：a、水平转动操作：b、立式往复操作。

主要技术数据

手柄操作力：不大于40N。

多控制档位：左右和6档。

多控制回路数：KTJ7为21个。

控制器的辅助触头组的电气性能符合主令控制器的技术指标。32A控制器可直接控制15千瓦及以下绕线式电动机。63A控制器可直接控制30千瓦及以下绕线式电动机。

机械寿命不低于150万次。

凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-15使用类别，其具体数值如表 使用类别 额定工作电流（A） 接通条件 分断条件 通断次数 间隔时间（S） 通电时间（S） L（A） U（V） COSФ L（A） U（V） COSФ AC2 32 63 80 252 418 0．65 128 252 418 0．65 25 5~10 接通≥0.05 分断≤0.5 AC-11 2．6 28．6 418 0．7 28．6 418 0．7 50 5~10 ≥0.5 控制器主电路的电寿命应符合AC2使用类别,辅助电路的电寿命应符合ACC-15使用类别,其具体数值如表 使用类别 额定工作电流(A) 接通条件 分断条件 通断次数(万次) L（A） U（V） COSФ L（A） U（V） COSФ AC2 32 63 80 157.5 380 0.65 80 157.5 380 0.65 7.5 AC-15 2．6 26 380 0.7 2.6 380 0.4 60
