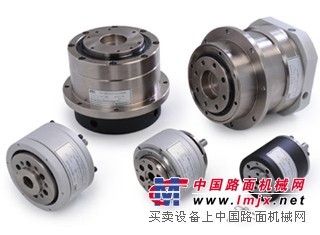

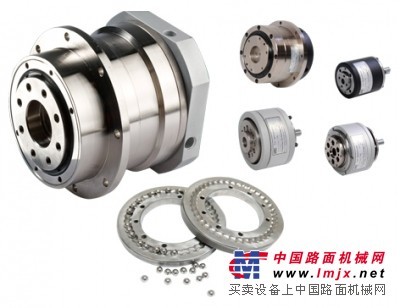

供应球体减速器

球體減速器 數量 :

點小圖放大圖其它檔案下載 檔案名稱 說明 大小 下載 1 KB

SBDE90-10-19-70-90-M6(20120229)外觀尺寸.rar 更新日期:2012-03-06 537 KB

SBRE50-30-DS(8)(20120214)外觀尺寸.rar 更新日期:2012-03-06 621 KB

SBRU110-50-14-50-70-M5緊迫型(20111130)外觀尺寸.rar 更新日期:2012-03-06 1281 KB

SBRU125-20-14-50-70-M5(20111228)外觀尺寸.rar 更新日期:2012-03-06 621 KB

SBRU125-40-14-50-70-M5(20110906)外觀尺寸.rar 更新日期:2012-03-06 614 KB

SBRU130-40-14-50-70-M4(緊迫型)(20120223)外觀尺寸圖.rar 更新日期:2012-03-06 639 KB

SBRU200-42-24-110-145-M8(20110617)外觀尺寸.rar 更新日期:2012-03-06 690 KB

若上方影片無法開啟，請點此開啟影片特長 無背隙、定位精度高：減速器中心部份採用滾珠取代齒輪而達到無背隙、極精準的反覆定位精度。 優越的剛性表現：球體減速器是以結構上彼此銜接的軌道中運作，並非以滾珠摩擦傳導，因此不會發生打滑的現象。 超低軸向尺寸，節省空間：球體減速器使用軸向安裝，可減少體積空間。解決安裝空間不足的問題。 低頻低噪音：滾珠接觸式傳動，運轉時只有滾珠轉動聲音，達到低噪音。 密封式設計，不需換油，安裝方便：採用特殊潤滑油，因此無須換油及補充。此外，球體減速器並無安裝方向的限制，安裝方便。 經濟化的價格：在價格方便非常實惠合理，為您創造更多利潤空間。 適用於各廠牌伺服電機：只需提供您使用的伺服電機規格，我們即可為您量身打造適合您的減速器。減速器主機規格 說明 \ 型號 SBRU110 SBRU125-20 SBRU125-30 SBRU125-40 SBRU125-50 SBRU130 連續出力轉矩 (kgf*m/Nm) 1.96/19.21 4.35/42.63 3.17/31.06 2.5/24.5 3.57/34.99 2.5/24.5 出力轉矩 (kgf*m/Nm) 5.9/57.82 13.06/127.99 9.52/93.30 7.5/73.5 10.72/105.06 7.5/73.5 破壞轉矩值 (kgf*m/Nm) 11.81/115.74 26.12/255.98 19.04/186.59 15/147 21.44/210.11 15/147 貫性矩 (kg*cm2) 0.42 0.64 0.64 0.64 0.64 0.56 許用輸入轉速 (rpm / min) 3000 3000 3000 3000 3000 3000 容許徑向力 (kgf ) 149 2132 2132 2132 2132 2132 入力孔徑 (mm) X 14 14 14 14 14 入力軸徑DS (mm) 8 X X X X X 重量 (kg) 1.03 4.3 4.3 4.3 4.3 4.3 說明 \ 型號 SBRU200-30 SBRU200-40 SBRU200-42 SBRU200-50 SBRE50-10 SBRE50-30 連續出力轉矩 (kgf*m/Nm) 9.33 / 91.43 14.4/141.12 10/98 10.64/104.27 1.43/14.01 1.16/11.37 出力轉矩 (kgf*m/Nm) 27.98 / 274.20 43.2/423.36 30/294 31.92/312.81 4.3/42.14 3.48/34.10 破壞轉矩值 (kgf*m/Nm) 55.97/548.50 86.4/846.72 60/588 63.84/625.63 8.61/84.38 6.96/62.21 貫性矩 (kg*cm2) 2.6 2.6 2.6 2.6 0.06 0.06 許用輸入轉速 (rpm / min) 3000 3000 3000 3000 3000 3000 容許徑向力 (kgf ) 2826 2826 2826 2826 73 73 入力孔徑 (mm) 19、22、24 19、22、24 19、22、24 19、22、24 X X 入力軸徑DS (mm) X X X X 8 8 重量 (kg) 12.65 12.65 12.65 12.65 0.46 0.46 說明 \ 型號 SBDE90-10 SBDE90-15 SBDE90-20 SBDE90-30 SBDE90-40 SBDE90-50 連續出力轉矩 (kgf*m/Nm) 4/39.2 2.78/27.24 3.93/38.51 1.8/17.64 2.88/28.22 3.47/34 出力轉矩 (kgf*m/Nm) 12/117.6 8.35/81.83 11.8/115.64 5.4/52.92 8.65/84.77 10.4/101.92 破壞轉矩值 (kgf*m/Nm) 24/235.2 16.7/163.66 23.6/231.28 10.8/105.84 17.3/169.54 20.8/203.84 貫性矩 (kg*cm2) 0.92 0.92 0.92 0.92 0.92 0.92 許用輸入轉速 (rpm / min) 3000 3000 3000 3000 3000 3000 容許徑向力 (kgf ) 460 460 460 460 460 460 入力孔徑 (mm) 16~19 16~19 16~19 16~19 16~19 16~19 入力軸徑DS (mm) X X X X X X 重量 (kg) 8.1 8.1 8.1 8.1 8.1 8.1 減速比

型號 減速比 SBRU110 50 SBRU125 20、30、40、50 SBRU130 40 SBRU200 30、40、42、50 SBRE50 10、30 SBDE90 10、15、20、30、40、50 *註：SBRU110出力軸螺絲長度請勿超過10.5mm*SBRU130出力軸螺絲長度請勿超過13.5mm
