ZX2型电阻器

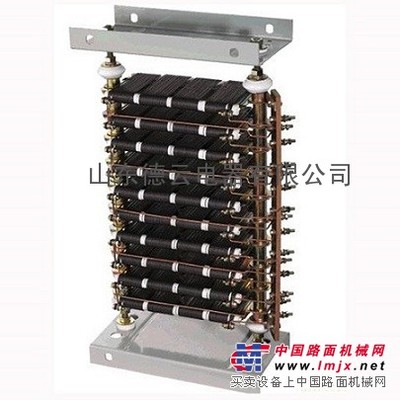

ZX2系列电阻器适用于交流50HZ电压至660V或直流电压至440V的电路中，主要用作电梯、起重机、港机、轧机、卷扬机、发电机、变频器等起动、制动、及调速之用，通常称为起动电阻箱,制动电阻箱,负载电阻箱。电阻器为开启式。ZX2系列电阻器由康铜线绕成板形元件组成，两端具有开口的长孔作为安装之用。将所需元件用云母管一同穿在两根螺杆上，然后紧同在钢板制成的架上。其元件制成ZB2型线绕元件。电阻器容量为3.5千瓦。

适用范围海拔高度不超过2500米；周围介质温度不超过+40℃及不低于-30℃；当+20℃至-5℃时空气相对湿度不大于85%；周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃；必须有防雨雪设备并不会充满水蒸汽的地区；在无剧烈震动或颠跛的地区。型号含义

外形及安装尺寸ZX2型户内电阻器外形及安装尺寸　　 ZX2型户外电阻器外形及安装尺寸　　 主要技术参数 型号 +20℃时电阻元件总的电阻（Ω） 负载电流 （A） 电阻元件型号 每箱所装电阻元件的数量 备注 ZX2-1/0.2 2.0 43 ZB1-0.2 10 ZX2-1/0.25 2.5 38 ZB1-0.25 10 ZX2-1/0.33 3.3 32 ZB1-0.33 10 ZX2-1/0.4 4.0 29 ZB1-0.4 10 ZX2-1/0.5 5.0 26 ZB1-0.5 10 ZX2-1/0.66 6.6 23 ZB1-0.66 10 ZX2-2/0.7 7.0 22.3 ZB2-0.7 10 ZX2-2/0.9 9.0 19.9 ZB2-0.9 10 ZX2-2/1.1 11 17.8 ZB2-1.1 10 ZX2-2/1.45 14.5 15.4 ZB2-1.45 10 ZX2-2/1.95 19.5 13.8 ZB2-1.95 10 ZX2-2/2.8 28 11.2 ZB2-2.8 10 ZX2-2/3.5 35 10.1 ZB2-3.5 10 ZX2-2/4.4 44 8.9 ZB2-4.4 10 ZX2-2/5.8 58 7.7 ZB2-5.8 10 ZX2-2/8 80 6.6 ZB2-8 10 ZX2-2/12 120 5.4 ZB2-12 10 ZX2-2/18 180 4.4 ZB2-18 10 ZX2-2/21.6 216 4.0 ZB2-21.6 10 ZX2-2/27.6 276 3.5 ZB2-27.6 10 ZX2-2/37
