供应方形电动螺旋升降器

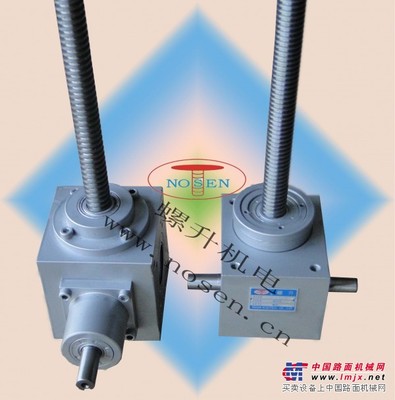

RNF方形升降机RNF方形升降机是本公司精心研发的一款欧洲款升降机。其外形为长方体，具有小巧结实的外观，安装尺寸与欧洲市场上使用的升降器基本通用，具有互换性。型号：RNF018、RNF020. RNF030、RNF040、RNF050、RNF060、RNF070、RNF080、RNF100、RNF120传动速比：快速（K）与慢速（M）快速时，输入蜗杆第转一圈，丝杆升降1mm,即当输入转数为1500RPM时，丝杆升降速度为1500mm/min,;慢速时，输入蜗杆每转一圈，丝杆升降0.25mm,即当输入转数为1500RPM时，丝杆升降速度为375mm/min,;公差与背隙：因该升降机为长方体，上下安装面和左右丙侧面都进行了平面水平加工，更符合安装标准。而滚珠丝杆的间隙取决于使用不同精度等级的丝杆。其梯形丝杆的轴向间隙可达0.15mm ,径向间隙 0.2mm ，丝杆外径与导向套直径之间的游离间隙为 0.2mm ,蜗轮蜗杆的背隙 快速时，蜗杆输入轴承背隙为±30；慢速时，蜗杆输入轴承背隙为±50；侧向力 升降机仅用于与机座安装面垂直升降作用于传动负载，原则上不允许受侧各力。任何小的侧向力都会直接影响升降机的使用寿命，甚至直接给升降机以致使的损害。在使用中，建议用户将任何可能出现的侧向力量力量力由外部导轨或导柱承受。自锁性 产品内部为蜗轮蜗杆结构，具有自锁功能。其自锁性能主要取决于升降机螺杆导程大小以及蜗轮蜗杆的传动比，安装使用的环境的温度、振动力大小以及安装位置等因素。当使用大导程或者双导程丝杆以及滚珠丝杆，在惯性作用下，其丝杆自锁性能 较差或几乎无自锁功能。因此 在该种情况下，建议用户配刹车电机或输入轴加装刹车 。螺杆防旋转装置 单台使用时，升降负载无导轨或导柱时，丝杆会产生旋转而不升降，特别是轻负载时，只会在原位置旋转，达不到升降的目的。此时，必须加装螺杆防旋转装置，使螺杆不旋转只做升降运动。RNF系列产品防旋转装置与硬护管配套安装使用。防旋转装置是加装在硬护管内，因此，加防旋转装置必须配有硬护管。工作环境 -20℃——80℃ 负荷计算使用系数表 负荷性质 举例 使用系数 无冲击荷载，负荷惯性小 开关、阀门传送带切换位置 1.0~1.3 轻微冲击荷载，负荷惯性适中 各种平移或上下升降中速度装置 1.3~1.5 有冲击振动大荷载，负荷惯性大 延压、快速升降负荷装置 1.5~3.0 注：如该产品配滚珠丝杆，则定名为RNFK以与之区分。配滚珠丝杆的速度，取决于蜗轮蜗杆的的速比与滚珠丝导程大小。若要使用更高速的升降器，建议用户选用我司研发的RNS系列升降器。其速度快可达12000mm/min.详情请参考RNS系列参数。
