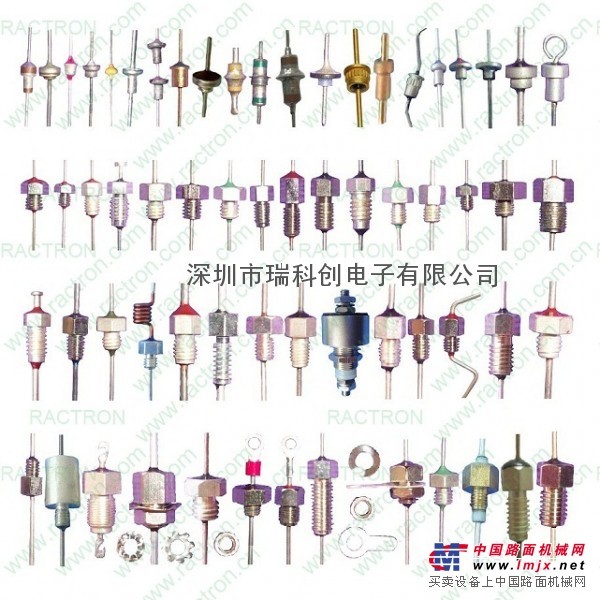

穿心电容 馈通滤波器

产品名称：馈通滤波器,低通滤波器,穿心电容,焊接式滤波器,树脂密封滤波器,玻璃密封高性能滤波器 一、标称容量：1000pF=1nF 1000000pF=1μF 1000nF=1μF1μF=1000nF=1000000pF1F=1000000μF二、工作电流：0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A三、额定电压：直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V 300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V 交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V 四、耐电压：直流：额定电压的2.5倍 交流：额定电压的6倍的直流电压五、工作温度：E：-40-+85℃F：-55-+85℃G：-55-+125℃六、安装方式：H：焊接式I：螺栓式七、螺纹直径公制范围：M3,M4,M5,M6,M8,M9进口滤波器螺纹直径对比： Thread Maximum Mounting Torque Mounting Hole Dia. Drill Size Size in-lbs Nm (in) (mm) English Metric (mm) 4-40 1.5 0.17 0.12 3.05 # 31 3.1 6-40 3 0.339 0.147 3.73 # 26 3.75 6-32 3 0.339 0.147 3.73 # 26 3.75 8-32 4 0.452 0.173 4.39 # 17 4.4 10-32 4 0.452 0.19 4.83 # 8 5.1 12-28 6 0.678 0.228 5.79 # 1 5.8 12-32 6 0.678 0.228 5.79 # 1 5.8 1/4-28 7 0.791 0.261 6.63 # G 6.7 5/16-24 7 0.791 0.323 8.2 # P 8.25 5/16-32 7 0.791 0.323 8.2 # P 8.25 3/8-32 9 1.017 0.386 9.8 # W 9.9 八、馈通滤波器类型：C 型滤波器是由三端电容或穿心电容构成,是一种避免高频对地的噪音干扰的低自感应装置,成本低廉,适合应用于高阻抗源和高负载的场合。 L 型滤波器这是款带有电感元件和电容元件的馈通滤波器,这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。Pi 型滤波器Pi 型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。Pi型滤波器比C型，L型结构提供更好的高频滤波性能。T 型滤波器T型滤波器由两个电感元件和一个电容元件组成。其电路结构表现为从任何一端的输入均为高阻抗。它和Pi 型滤波结构相似，但没有Pi型滤波器应用广泛,可应用于开关转换领域。多级式双T型滤波器 多级式双T型滤波器是为带有低阻抗源和负载的电路中的适宜的插入损耗而设计的，它被推荐在任何需要高滤波效果中应用。十、产品定型：RTF-66-001-150GI4 标称电容 工作电流 额定电压 工作温度 安装方式 螺纹尺寸 RTF-66-001 1 50 G I 4 C0.015μF 1A 50V -55-+125℃ 螺栓式 M4 十一、馈通滤波器特性和应用：1）焊接式馈通滤波器焊接式馈通滤波器是对于安装空间狭小时理想的产品；应用：主要用于滤波信号、数据线和AC电源线；电信设备、传输设备、微波滤波器、工控机、复合电路滤波器组件；尺寸小：有效利用空间；额定电压：可达750VDC； 多种电路结构：C型、Pi型、L型电路都可以提供； 高温构造：可以防止安装时的回流；认证：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)认证的滤波器； 2）树脂密封螺栓式馈通滤波器树脂密封螺栓式馈通滤波器用所配的螺母和垫圈可以很方便地安装到通孔位置；在坚固外壳的两端用树脂密封提供良好的环境保护；应用：主要用于信号、数据线、DC电源线滤波；其中微型挤压安装或螺装是应用在不宜焊接时的理想选择，适合微波及其他高频应用； 电压：可到达2500VDC/240VAC 认证：可供MIL-F-15733认证产品 电路结构：C型、L型、Pi型 3）高流高压树脂密封馈通滤波器应用：高流滤波器主要应用于高流开关式电源、DC充电系统； 高压滤波器主要应用于高压电源、坚固螺栓式结构容易安装；特点：高电流可达100Amps 电压：可达2500VDC和240VAC@400HZ4）玻璃密封高性能馈通滤波器此系列滤波器采用玻璃密封装、具有优良EMI滤波性能；对那些在恶劣的环境仍要求高可靠性滤波的，这款产品是的选择，可供10KHz 到大于10GHz的宽频高性能EMI滤波，玻璃密封系列高度防潮、防腐蚀、防其他可能在军事应用中遇到的恶劣环境的影响。应用：电源、信号线、火箭点火装置、飞机、军事通讯、医疗设备、多段式滤波；优化设计: 多种尺寸形状及C 、L和π型电路供选择、瞬间抑制π、T、&TT电路可选； 可靠性: 参照MIL-F-15733和MIL-F-28861标准制造、符合QPL要求； 基于MIL-F-28861、太空应用“S”级水平 FED/MIL认证: 符合MIL-F-15733和 MIL-F-28861标准 特性: 插入损耗范围 1MHZ - 18GHZ 电容量和温度特性:1.4μF NPO、X7R、Z5U 温度范围: -55℃-+125℃ 电压值: 400VDC 240VAC@400HZ电流: 30Amps
