潍坊高低压开关柜,2008年新型高低压开

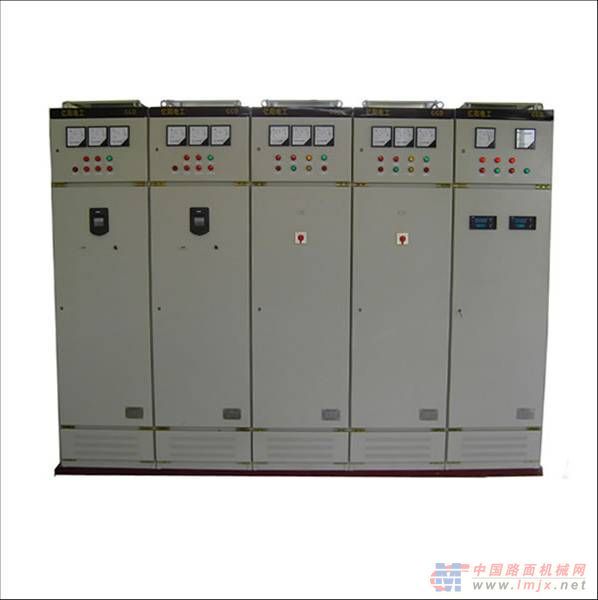

潍坊高低压开关柜,2008年新型高低压开关柜,亿阳电工1潍坊亿阳电工有限公司www.wfyydg.com 一、概述 GGD型交流低压配电柜适用于发电厂、变电所（站）、工矿企业等电力用户作为交流50HZ、额定工作电压380V、额定工作电流至3150A的配电系统中作为动力、照明及配电设备的电能转换、分配及控制之用。 二、结构简介 1、GGD型交流低压配电柜的柜体采用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用、系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。 2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端的槽孔补充进柜内，使密封的柜体自下而上形成一个自然通风道，达到散热目的。 3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新。 4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰触，也提高了门的防护等级。 5、装有电器元件的仪表门用多股铜线与构架相连，整柜构成完整的接地保护电路。 6、柜体面漆选用聚脂桔形烘漆或喷塑处理，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。 7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。 8、柜体的防护等级为IP30，用户也可根据使用环境要求在IP20-IP40之间选择。
