Y型过滤器

产品名称： Y型过滤器 产品型号： SY4P

咨询电话：021-51697495 13916012368 李川石 黄飞 陈林 相关产品

Y型过滤器

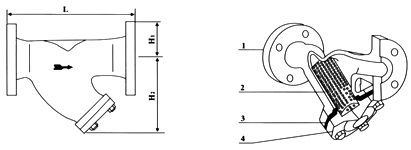

◆产品用途 Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞 ◆产品特点 Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网 ◆执行标准:上海唐京阀门有限公司 设计规范：HG/T 21637 结构长度：GB/T 12221 连接法兰：JB/T 79 试验与检验：JB/T 9092 产品标识：GB/T 12220 供货规范：JB/T 7928 广泛用于蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。 一、特点:021-51697495 1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。 2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。 3、过滤网密度：为l0——120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。 4、伸缩型特点：拉伸长度。位置可移伸100mm。有利于安装方便。提高工作效率。 二、主要零件部件材料表 要主零件部件材料表 Code 序号 Parts 零件名称 Materials 材料 1 Bodv 阀体 CarbonsteelStainleSteel 碳钢、不锈钢 2 Filter Core Net 滤芯网 Stainle Steel 不锈钢 3 Gasket 垫片 Metal graphite 金属石墨 4 Gauze Filter Cap 滤网盖 CarbonsteeIStainleSteel 碳钢、不锈钢

三、技术参数表 Model 产品型号 Nominal Diameter(DN) 公称通径 Connection 连接方式 Nominal Preure fMPa) 公称压力 Max．Allowable TMP(℃) 允许温度 External Dimensions(mm)外形尺寸 L H1 H2 YFG 15——20 25 Flange法兰 1.6——4.0 425 160 150 53 58 70 95 YFG 32 Flange法兰 1.6——4．O 425 1 80 73 120 YFG 40 Flange法兰 1.6——4.0 425 200 75 1 35 YFG 50 Flange法兰 1.6——4.0 425 230 80 1 65 YFG 65 Flange法兰 1.6——4.0 425 270 93 1 80 YFG 80 Flange法兰 1.6——4．O 425 290 1 00 1 89 YFG 1 00 Flange法兰 1.6——4.0 425 310 1 1 0 235 YFG 125 Flange法兰 1.6——4.0 425 400 125 280 YFG 1 50 Flange法兰 1.6——4.0 425 430 143 345 YFG 200 Flange法兰 1.6——4．O 425 500 170 410 YFG 250 Flange法兰 1.6——4.0 425 590 203 610 YFG 300 Flange法兰 1.6——4.0 425 650 230 690 YFG 350 Flange法兰 1.6——4.0 425 700 255 780
