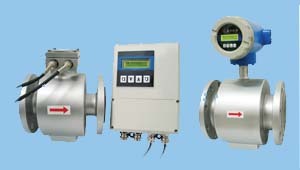

上海TLS-LDE管道式电磁流量计（一体式）

管道式电磁流量计（一体式）的详细资料：

管道式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在 管道式电磁流量计 上采用CAN现场总线，属国内，技术达到国内水平。 管道式电磁流量计在满足现场显示的同时，智能流量积算仪还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。 管道式电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。 一、产品组成： 电磁流量计由传感器和智能信号转换器两部分组成。 二、产品分类： 1．根据电磁流量计安装方式分为： 管道式和插入式两种结构。 管道式：一般适用于中小口径管道流量的测量。 插入式：一般适用于较大口径管道流量的测量。 2. 根据电磁流量计的传感器和转换器的装配方式分为： 一体式和分体式两种结构。 一体式：传感器和转换器直接装配成一个整体，热电阻不可分离，常用于环境状况较好人员便于到达的现场。 分体式：传感器和转换器通过一跟专业电缆连接装配成的一个整体，传感器安装在现场，转换器安装在条件好的场所，便于观测，记录数据。常用于环境状况较差的现场，如高温，高湿，刺激性气味，强风，地井等人员不便到达的地方。 三、TLS-LDE系列 管道式电磁流量计的性能特点 ① 仪表结构简单、可靠，无可动部件，工作寿命长。 ② 无截流阻流部件，安全栅不存在压力损失和流体堵塞现象。 ③ 无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。 ④ 具有管道式、插入式便于安装。 ⑤ 具备一体型和分体型便于选择。 ⑥ 测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。 ⑦ 采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。 ⑧ 采用EEPROM存贮器，测量运算数据存贮保护安全可靠。 ⑨ 多种信号传输方式和电源供电方式。 ⑩ 高清晰度LCD背光显示。 四、TLS-LDE系列 管道式电磁流量计的技术参数 公称通径 DN15～DN2600 介质电导率 ≥5μS/cm 基本误差 0.5级，1.0级（随口径区分） 流速范围 0.5～10m/s 推荐1～5m/s 环境温度 传感器-40℃～80℃，转换器-15℃～50℃ 介质温度 ≤120℃（聚四氟乙烯或F46）被测介质大于120℃时，订货时加以说明 连接方式 GB/T9119-2000标准法兰 工作压力 DN15～DN80:4.0Mpa, DN100-DN150:1.6Mpa,≥ND400:1.0Mpa,特殊规格订货请注明 输出信号 电流输出：4～20mADC（负载电阻0～500Ω），频率输出：0～1kHZ（负载电阻≥3000Ω），电压输出：0～5VDC 消耗功率 ≤15W 供电电源 交流：～220V,50Hz:直流：+24V 衬里材料 聚四氟乙烯；橡胶；F46；聚氟合乙烯（FS）；聚氨酯橡胶 电极材料 0Cr18Ni12Mo2Ti,哈氏合金B,哈氏合金C，钽，钛，不锈钢涂覆碳化钨 通信接口 RS-232;RS-485;HART 安装形式 一体式 励磁方式 低频脉冲直流励磁 电气接口 M20×1.5螺纹 五、电磁流量计量选型： 1. 量程范围确认 一般工业用管道式电磁流量计 被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，双金属温度计较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
