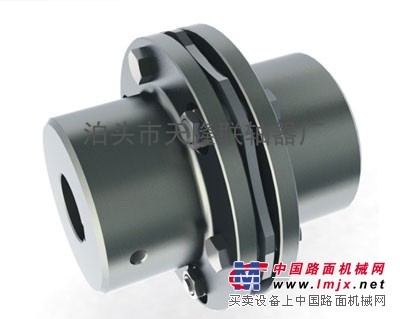

供应JMⅡ型膜片联轴器

JMⅡ型膜片联轴器JMⅡ型膜片联轴器的膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑.产品介绍：　 　　JMⅡ型膜片联轴器的膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。JMⅡ型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999) 型 号 公称转矩 Tn /N.m 瞬时转矩 Tmax /N.m 转速 nmax r/min 轴孔直径 d1,d2 轴孔长度 D D1 t 扭转刚度 ×10 质量 Kg 转动惯量 kg.㎡ J1型Y型 L推荐 L JMⅡ1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9 0.0005 JMⅡ2 63 100 9300 20-38 38-82 40 92 53 0.45 1.4 0.0011 JMⅡ3 100 200 8400 25-45 44-112 45 102 63 0.56 2.1 0.002 JMⅡ4 250 400 6700 30-55 60-112 55 128 77 11±0.3 0.81 4.2 0.006 JMⅡ5 500 800 5900 35-65 60-142 65 145 91 1.2 6.4 0.012 JMⅡ6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6 0.024 JMⅡ7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5 0.0365 JMⅡ8 1600 3150 4300 50-85 84-172 200 120 2.35 15.5 0.057 JMⅡ9 2500 4000 4200 55-85 84-172 205 20±0.4 2.7 16.5 0.065 JMⅡ10 3150 5000 4000 55-90 84-172 90 215 128 3.02 19.5 0.083 JMⅡ11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3.46 25 0.131 JMⅡ12 5000 8000 3400 60-100 107-212 250 145 3.67 30 0.174 JMⅡ13 6300 10000 3200 63-110 107-212 110 270 155 5.2
