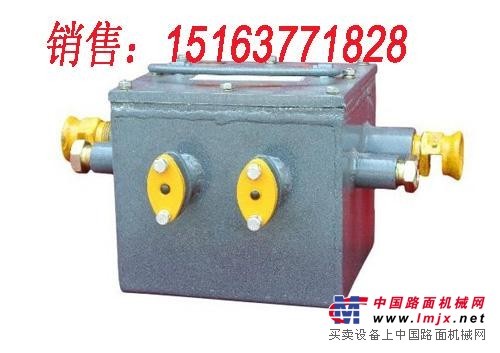

DJJ0.35/660断电控制监视器

DJJ0.35/660断电控制监视器是煤矿环境监控系统的配套设备。其主要功能是执行监控系统的控制命令，完成对被控电气设备供电开关的断电闭琐控制，同时可将被控开关的断/复电状态（被控开关负荷侧电压的有无，即开停状态），以标准信号的形式送往监控系统监视器自身的工作状态。KXD-1的特点是：可直接控制660V及其以下电压等级的交直流回路；采用光电耦合技术直接探测被控开关负荷侧电压的有无，断/复电信息准确可靠；探测电压范围宽，无需调试，使用方便；经防爆检验站认可，可直接配套KJPF KJ2（KJ95）、KJ4、KJ66、KJ90、KJ92、KJ2000等监控系统。DJJ系统断电控制监视器采用隔爆兼本质安全型防爆型式设计，防爆标志为Exd[ib]I(150℃)。主要技术指标1 使用环境环境温度：-5℃~+40℃；相对湿度：不大于95%（+25℃）；大气压力：80kPa~106kPa;煤矿井下有爆炸性混合物但无破坏绝缘的腐蚀性气体的场合。2 供电电源：可选择（1） 交流：660V、127V、36V任选（±15%）；（2） 直流：18V（16~24V）注意：直接使用分站本安直流电源供电时，应进行相应防爆联检。3．控制容量：AC660V/0.5A。4．探测电压范围：AC220V~1140V。5．断电控制信号类型：可选择（1） 机械接点型；（2） 电流型。6．输出断/复电信号类型：可选择（1）±5mA;（2）5mA~10mA;7．控制器被控开关距离：不小于10m.8．控制器至系统分站距离：（1） 交流供电：不小于5km;（2） 分站直流供电：不小于1.5km9．外形尺寸及重量：（1） 外形尺寸：300X200X160（2） 重量：5kg10．具有断电控制信号、断/复电状态输出信号制式设置功能。11．具有失电闭琐功能。12．具有断/复电状态指示功能，红灯表示断电，绿灯表示复电。
