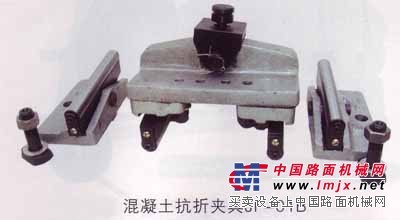

混凝土抗折夹具,砼抗折装置、抗劈裂夹具（河北路仪）混凝土抗折装置、抗劈裂夹具混凝土抗折装置即抗折夹具，它与机配合是混凝土试验中必不可少的一种试验机具。混凝土抗劈裂夹具一、概述 本夹具是根据国标T0560-2005普通混凝土力学性能试验方法标准制作而成.混凝土的劈裂抗拉强度实验采用立方体或圆柱体试件，在试件的中心平面内，作用均匀分布的压力，使外力作用的竖向平面内产生近似均布的拉应力，该拉应力可以根据弹性理论计算出来。我国采用150mm*150mm*150mm的立方体作为标准试件。二、技术参数混凝土抗劈裂夹具分为两种。一种是圆柱体，做直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)的劈裂抗拉强度试验。（前三个图是圆柱体混凝土抗劈裂夹具）圆柱体混凝土抗劈裂夹具技术参数：1.支架垫块:50mm×20mm2.支架左右档宽度:151mm,101mm3.长度:305mm4.净重：25Kg5.适用机型：通用型，可在各厂生产的机、压力机上使用6.试件尺寸：满足直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)一种是方体，做150mm的立方体标准试件(或边长为100mm非标准立方体试件)的劈裂抗强度试验。（后五个图是方体混凝土抗劈裂夹具）方体混凝土抗劈裂夹具技术参数：1、支架垫块:75mm×20mm2、外形尺寸(长x宽x高):250x210x220mm3、净重：14.5Kg4、适用机型：通用型，可在各厂生产的机、压力机上使用5、试件尺寸：满足边长为100mm 、150mm立方体试件

三、抗劈裂夹具试验步骤1、试件采用边长为150mm的立方体标准试件，每组3个试件。2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15-20mm，厚3-4mm。两种垫条(板)的长度均应不小于试件的边长，木质垫板不得重复使用。3、抗劈裂夹具试验步骤(1)检查试件外观，并测量尺寸。(2)在成型时的顶面和底面划出劈裂面的位置。(3)按图所示安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。(4)加载：当试件的抗压强度低于30Mpa时，加载速度取0.02-0.05MPa/s,当试件的抗压强度等于或高于30MPa时，应取0.05-0.08MPa/s。当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。记录荷载，精确至0.01MPa。4、抗劈裂夹具混凝土立方体试件的劈裂抗拉强度按下式计算：　　式中 ————混凝土劈裂抗拉强度(MPa);　　 ————荷载(N);　 　————试件劈裂面面积(mm2)。5、抗劈裂夹具 以3个试件测值的算术平均值作为该组试件的劈裂抗拉强度值。
